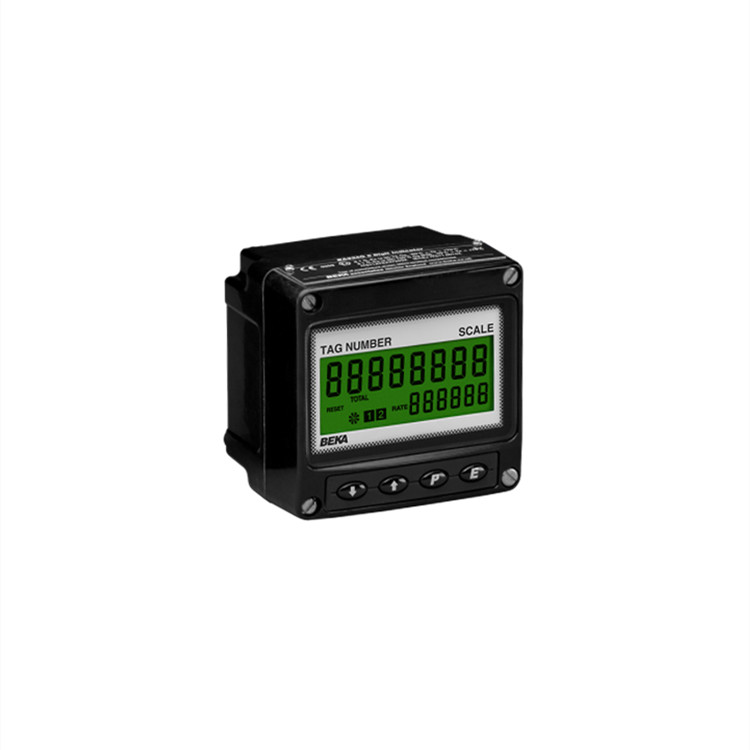

BEKA速率累加器BA534G

BA534G 是三代通用型現場安裝速率累加器，安裝在 IP66 GRP 緊湊型外殼中。該累加器使用方便，可在現場進行配置，以便與具有磁拾取器、開關觸點、接近探測器、集電極開路或電壓脈沖輸出的流量計配合使用。BA534G 的主要應用是處理渦輪流量計等工藝區域流量計的脈沖輸出，同時以工程單位顯示流速和總流量。BA534G 可使用多達 16 個可現場輸入的流量計 K 因子對流量計的非線性進行補償。大顯示屏具有高對比度和寬視角，可在大多數照明條件下和寬溫度范圍內讀取流速累加器的數據。流速可以用幾乎所有的測量單位顯示，如每秒、每分鐘或每小時?？偭髁靠梢杂孟嗤虿煌膯挝伙@示，總流量顯示可以通過前面板按鈕或外部觸點閉合復位。顯示屏背光由累加器內部供電，出廠時可選配。它提供綠色背景照明，增強了日光下的可視性，使顯示屏在夜間或安裝在光線不足的地方也能輕松讀取。

可配置輸入：磁拾取、開關觸點、接近探測器、集電極開路或電壓脈沖

獨立的速率和總計顯示

IP66 GRP 外殼

線性化

隔離脈沖輸出

現場秤卡安裝簡單

3 年質保

顯示屏背光

4/20 mA 輸出

雙報警器

刻度卡標記

所需單位圖例

需要標簽圖例 如果與累加器一起訂購，則不收費

不銹鋼圖例板 需要圖例

管道安裝套件 BA393G

面板安裝套件 BA394G 或 BA494G

產地：英國

電源電壓：10 至 30 V 直流

電流：Max 16 mA 外加可選背光

開關觸點：100 Ω 至 1 kΩ

接近檢測器（NAMUR）：1.2 至 2.1 mA

集電極開路：2 至 10 kΩ

磁拾?。? 至 +40 mV

電壓脈沖（低）：1 至 3 V Max 30 V

電壓脈沖（高）：3 至 10 V Max 30 V

顯示類型：液晶

清零：除小數點前的 0 外清零

總‡：8 位數 18 mm高

小數點：7 位中的 1 位或無

比率 ‡：6 位數 12 mm高

小數點：5 位中的 1 位或無

費率和總計：可顯示在 6 或 8 位數顯示屏上

總計：Max計數 10¹⁶

遠程復位：電阻小于 10 kΩ 的觸點閉合

脈沖輸出：隔離開路集電極

頻率：Max 5 kHz，與輸入脈沖同步，或在顯示總數的Min有效數字遞增時同步 可選擇寬度進行分頻

除法脈沖寬度：1、10、100、1000 或 10000；0.1、0.5、1、2.5、5、10、25、50、100、250 或 500 ms

Max電壓：51 Ω + 3 V

Min電壓：1 MΩ

Max電壓：30 伏直流

Max I：10 mA

速率比例系數：可在 0.0001 和 0.0001 之間調節

流量計 K 因子：99999 脈沖/單位體積

線性化：可輸入 16 個 K 因子

速率時基：速率可按秒、分或小時顯示

速率顯示濾波器：可調節數字濾波器

總比例系數：可在 0.0001 至 99999 之間調節

工作溫度：-40 至 +70 ℃

顯示器：-20 至 +70 ℃

存儲溫度：-40 至 +85 ℃

40 ℃ 非冷凝條件下濕度：95 %

振動：可提供報告

外殼材料：GRP

進氣：IP66

電磁兼容性：符合 2014/30/EU 標準

端子：0.5 至 1.5 mm² 螺釘夾

重量：1.1 kg

處理渦輪流量計等工藝區域流量計的脈沖輸出，同時以工程單位顯示流速和總流量
