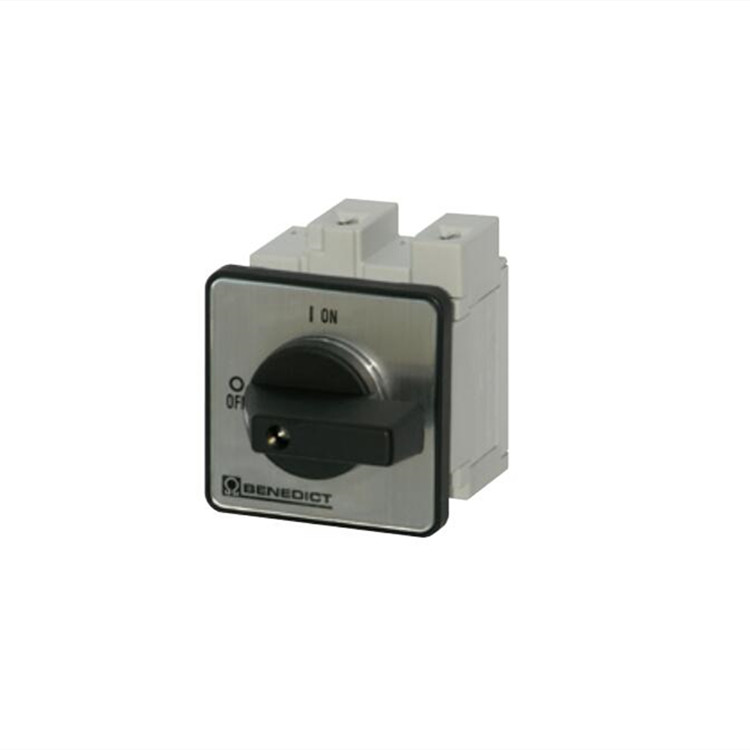

BENEDICT直流開關LS32

太陽能隔離開關是根據 IEC 60364-7-712 標準專門為光伏系統開發的。根據 IEC 60364-7-712，“光伏供電系統的安裝”，光伏模塊與逆變器之間須有斷開（= 負載斷開開關）裝置。開關斷路器 “LS ”可確保在 DC21B（DC-PV1）類別中，在 1500 V 電壓下可靠切換高達 85 A 的電流。 觸頭具有防氧化保護（開關頻率低），因此不會(huì )出現不允許的發熱現象。 開關隔離器配有 2、4、6 或 8 個可切換的獨立觸點。通過將觸頭串聯或并聯，可以相應地提高開關容量。觸點的高開關速度與手柄的驅動速度無關。

高直流切換能力：1000 V DC / 58 A

自清潔、抗振刀片觸點

2 極、3 極、4 極、6 極和 8 極

抗氧化觸點

設計緊湊

高觸點可靠性

產地：奧地利

額定熱運行電流 I_th：32 A

額定絕緣電壓 U_i：1000 V

額定絕緣電壓 U_i：1500 V

觸點間距（每極）：8 mm

條件額定短路電流：5 kA_eff

Max備用熔斷器 gL (gG)︰80 A

機械壽命：10 x 10³

額定短時 I_cw A2、A4、A6、A8：1000 A

額定耐受電流（1 秒） A2+2、A3+2、A4+2：1700 A

額定短路 I_cm A2、A4、A6、A8：1000 A

分斷能力 A2+2、A3+2、A4+2：1700 A

連接橫截面（包括連接器）：LSV-B1

實心或絞合：4 至 16 mm²

細絞線：4 至 10 mm²

細絞線（+ 套圈）：4 至 10 mm²

夾緊螺釘：M4 Pz2

擰緊扭矩：1.8 至 2 Nm

允許環境溫度

打開狀態：-40 至 +65 ℃

封裝：-40 至 +45 ℃

儲存：-50 至 +90 ℃

電子設備、系統、工業自動化等
