EQUILIBAR調壓閥10212D

10 系列調壓閥利用力平衡原理控制閥組件的移動，從而控制輸出壓力。當調壓閥調節到特定設定點時，正偏壓彈簧的向下力將隔膜組件向下移動。供氣閥打開，允許空氣進入出氣口。當達到設定點時，正偏壓彈簧施加的向下力與作用在隔膜組件上的下游壓力的力相平衡。由此產生的力將供氣閥向上移動，以減少流向出氣口的氣流。由于作用在隔膜組件頂部和底部的力之間的平衡，出口壓力得以保持。10 型設計用于需要大容量和準確過程控制的應用。通過使用滾動隔膜進行平衡的提升閥，即使在供應壓力變化很大的情況下也能確保輸出壓力恒定。通過使用吸氣管，可根據流速調節供氣量，從而在不同的流量條件下保持調節壓力的穩定性。

控制靈敏度為 1/8 英寸水柱，可用于精度工藝

壓力平衡供應閥可防止供應壓力變化影響設定點

獨立的控制室將隔膜與主流隔開，去除了 “嗡嗡 ”聲

吸氣管可補償流動條件下的下游壓力下降

加拿大注冊號 (CRN) 認證，適用于所有地區和省份

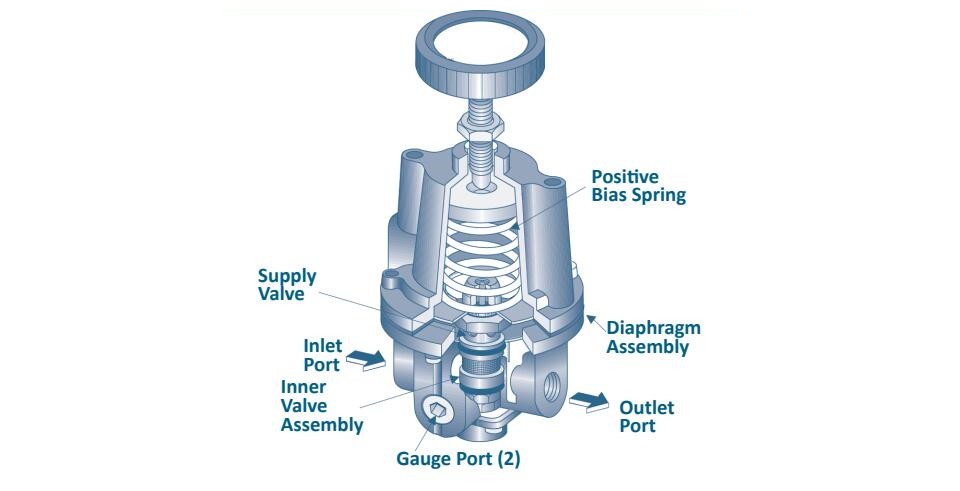

正偏壓彈簧

供應閥

進氣口

內閥組件

隔膜組件

出口接口

壓力表接口 (2)

產地：美國

供應壓力：Max 500 psig [35.0 BAR] (3500 kPa)

管道尺寸：1/4 英寸 NPT

流量：40 SCFM (68 m³/hr) @ 100 psig, [7.0 BAR], (700 kPa) 供氣和 20 psig, [1.5 BAR], (150 kPa) 設定值

排氣量：5.5 SCFM (9.35 m³/hr) （下游壓力為 5 psig，[.35 BAR]，（35 kPa），＞20 psig，[1.5 BAR]，（150 kPa）設定點）。

供氣壓力影響：100 psig [7.0 BAR] (700 kPa) 時，＜0.1 psig [0.007 BAR] (0.7 kPa)

環境溫度：-40 至 +200 ℉（-40 至 93.3 ℃）

危險等級：標準型號用于非危險環境。適用于 ATEX 等級型號、

機身和外殼材質：鋁制

隔圈材質：丁腈橡膠和達克龍橡膠

邊框材質：黃銅、鍍鋅鋼

用于試運行背壓調壓器、與空氣或惰性氣體接觸、適用于任何須將較高壓源調節到準確的較低壓力的應用場合
