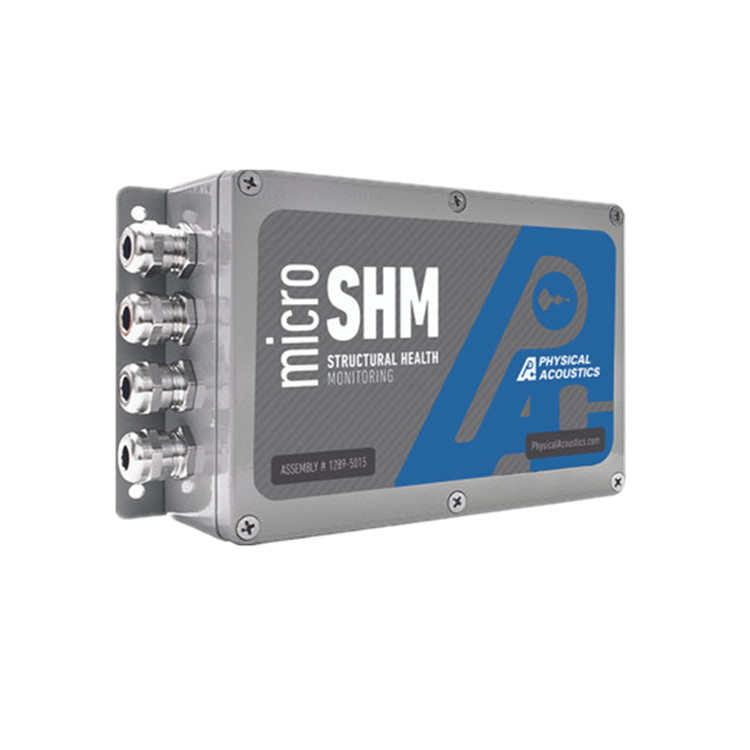

PAC結構健康監測系統Micro-SHM

Micro-SHM 是一種獨立的聲發射 (AE) 系統，旨在為結構健康監測 (SHM) 和過程監測提供經濟、可靠的室內外解決方案。它是橋梁構件、壓力容器、管道、慢速軸承和機器監測等孤立物體的理想選擇。該遠程系統是一款功能強大的監測工具，具有數據管理和智能分析功能，可記錄多種 AE 和參數數據。

Micro-SHM 是一種適應性很強的系統，有多種配置選項，可滿足特定的監測需求。它采用片上系統技術（SoC）和以太網供電（PoE）或無線配置。與被取代的多芯片系統相比，片上系統功耗更低、成本更低、可靠性更高。由于 PoE 允許 Micro-SHM 使用單根以太網電纜進行供電、通信和時間同步，因此該系統減少了布線和安裝時間，并優化了通信。Wi-Fi 或蜂窩選件可用于無線遠程監控。

• 適應性強，其配置選項旨在滿足客戶的特定需求。
• 兩種基本配置是：

1. 帶 4 通道 AE 和 2 通道參數的 PoE 配置，可設置為電壓或應變片輸入。
2. 無線配置，具有與獨立 PoE 型號相同的聲發射和參數配置，但可以通過 Wi-Fi 或蜂窩連接與計算機連接。

產地：美國

AE 通道數：4

頻率帶寬：5 kHz - 1 MHz

模擬濾波器：2 高通和 2 個低通/通道

數字濾波器：500 個 FIR 過濾器

采樣率：10 MS 采樣/秒

A/D 分辨率：18 位

命中波形：1K - 15K 采樣/次

自動傳感器測試：是

內部 AE 連接器類型：SMB 公頭

參數通道數：2

參數帶寬：0 - 100 Hz

參數采樣率：10 K 采樣/秒

參數 A/D 分辨率：16 位

參數類型：電壓和應變計

電壓輸入范圍：0 - 4 V

電壓放大器：x1

應變片電橋調節器： ¼ 電橋應變

應變片放大器：x100, x400, x500

內部參量連接器：終端塊

箱體IP 等級：IP 66

箱體尺寸：~8x5x2.5 英寸（~200x125x62 毫米）

SSD 內存：32 GB

幻象電源電壓：25 伏

工作溫度：-40° F 至 140° F

電源要求：6W

1 小時備用電池：可選 (2 W)

LED 警報（正常/警告/警報）：標準

數字輸入/輸出（2 進 3 出）：可選

控制計算機：Windows 7、8 或 10 兼容
