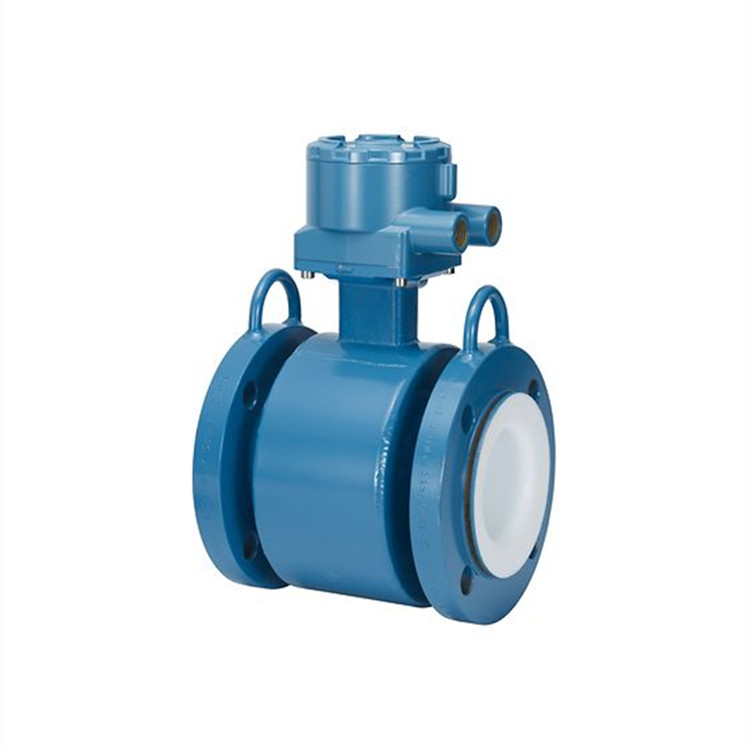

ROSEMOUNT磁性流量計傳感器8705005

Rosemount 8700 系列磁性流量計系統結合了獨立的傳感器和變送器裝置。全焊接結構提供氣密性密封，防止潮氣和污染物進入，可拆卸和可更換的接線端子便于現場維修。Rosemount 8705 高信號傳感器外殼由碳鋼制成，具有兩種不同的功能。首先，它為傳感器磁性元件提供屏蔽，使外部干擾不會(huì )干擾磁場，從而影響流量測量。其次，它為線圈和其他內部組件提供物理保護，使其免受工業環境中可能發生的污染和物理?yè)p壞。外殼全焊接，無墊片。訂購時，可通過型號選項代碼中的 W0、W1 或 W3 來識別三種外殼配置

焊接的傳感器外殼可提供很大程度的密封保護

采用可拆卸、可更換的接線端子，可在現場進行維修，避免工藝停機

使用可選的二級密封艙來捕捉任何潛在的工藝流體泄漏，將電極包圍起來

采用全焊接傳感器外殼，確保在惡劣環境下的可靠性

使用可選的襯里保護器防止安裝損壞和前緣磨損

采用無障礙設計，無活動部件，很大限度地減少維護和修理次數

8732E 變送器

8712E 變送器

產地：美國

13:1 流量驟減時，體積流量精度：0.15 %

40:1 流量驟減時，體積流量精度：0.25 %

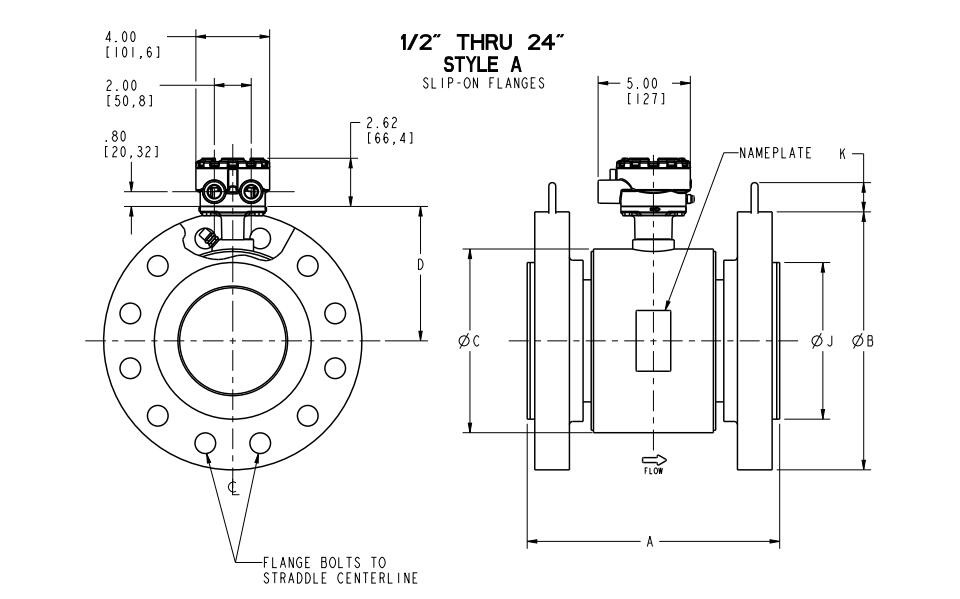

管線尺寸：½ 至 36 英寸（15 至 900 毫米）

傳感器外殼材質：碳鋼

內襯材料：PTFE、ETFE、PFA、聚氨酯、氯丁橡膠、Linatex 天然橡膠，其他材料選項請咨詢工廠

電極材料：ASME B16.5 Class 150-2500DIN PN 10-40AS 2129 Table D 和 EAWWA C207 Table 3 Class D（僅30 至 36 英寸）

浸水保護：IP 68

互換性：與所有 8700 系列變送器兼容；與傳統變送器兼容：8712D、8712C、8732C、8742C

電極涂層：使用子彈頭電極；減小傳感器尺寸，將流速提高到 3 英尺/秒以上；定期清潔傳感器

管線中存在空氣：將傳感器移至工藝管線中的另一個位置，以確保傳感器在任何情況下都是滿的。

濕度問題：執行傳感器測試 A、B、C 和 D

接線不當：如果電極屏蔽線和信號線調換，流量指示將只有預期的一半。檢查應用的接線圖。
