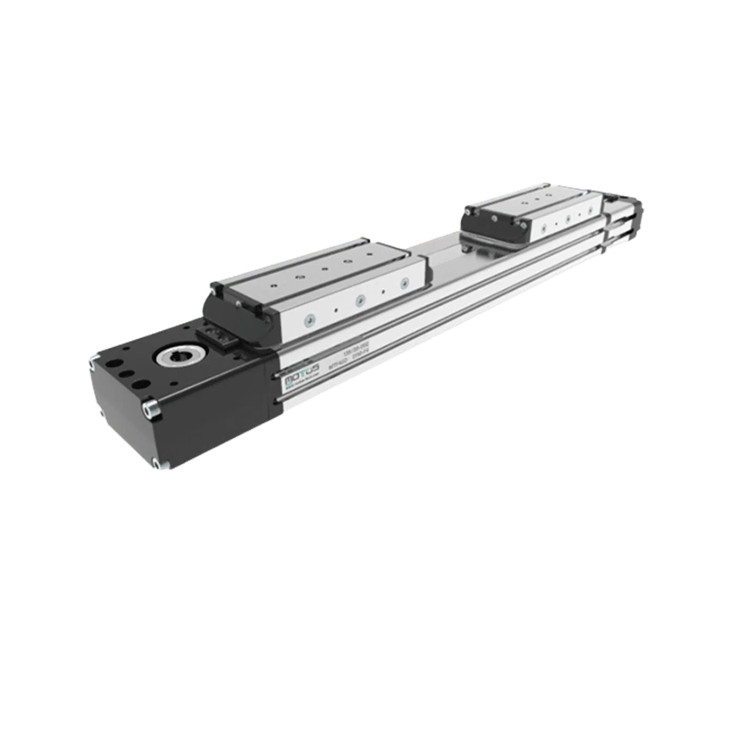

MOTUS皮帶傳動執行器MTF42D

MTF42D系列帶傳動導向直線單元結合了帶傳動的平穩性和滾珠導軌的高精度，為用戶提供了一種有效率、可靠的直線運動解決方案。該系列產品的設計旨在實現高速、高精度的直線運動，同時保持低噪音和低摩擦，適用于各種需要高精度定位和快速響應的自動化應用。

• 高精度：MTF42D系列采用精細加工的滾珠循環導軌，確保了直線運動的高精度和穩定性。這種設計有助于減少運動過程中的誤差和振動，提高系統的整體性能。
• 高動態性能：帶傳動系統提供了平穩且快速的動力傳輸，使得MTF42D系列能夠在短時間內實現高速、高精度的直線運動。這對于需要快速響應和高加速度的應用場景尤為重要。
• 低噪音和低摩擦：滾珠導軌和帶傳動的結合有助于降低運動過程中的噪音和摩擦，延長設備的使用壽命，并減少維護成本。
• 模塊化設計：MTF42D系列采用模塊化設計，方便用戶根據實際需求進行靈活配置。這種設計不僅提高了產品的通用性，還降低了用戶的采購和安裝成本。
• 易于安裝和維護：產品設計考慮到了用戶的便捷性，使得安裝和維護過程變得簡單快捷。用戶可以根據提供的安裝指南輕松完成設備的安裝和調試工作。

產地：意大利

速度：3m/s

行程長度max.：6000 mm

行程長度min.：100 mm

皮帶輪傳動比：每轉130 mm

皮帶輪齒數目：26齒

皮帶類型：鋼增強聚氨酯ATL5型，節距5毫米，寬度12毫米

輸入轉速：1400轉/分鐘

動態負載max.

水平方向(Fx)：615 N

垂直方向(Fy)：1275 N

Fz：1275 N

力矩

繞X軸(Mx)：18 Nm

繞Y軸(My)：110 Nm

繞Z軸(Mz)：110 Nm

慣性矩

鋁合金型材繞X軸：28cm⁴

鋁合金型材繞Y軸：37 cm⁴

重復精度：±0.05mm

軸向負載max.：250 N

空載扭矩目：>0.3 Nm
