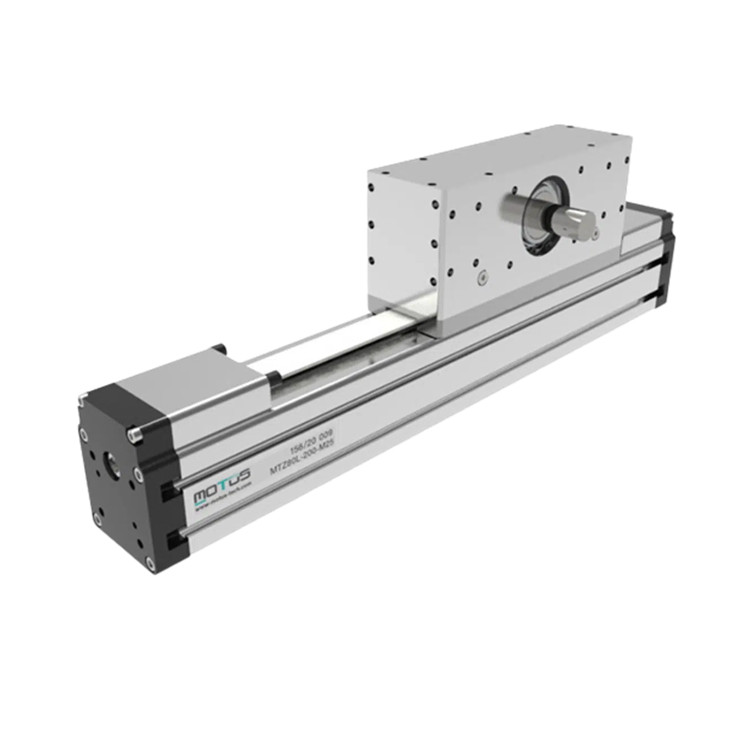

MOTUS皮帶傳動執行器MTZ80L

MTZ55L系列直線單元是一種線性驅動裝置，用于實現高準確度的直線運動。采用皮帶作為傳動元件，具有結構緊湊、傳動平穩、噪音低等優點。皮帶傳動能夠有效率地傳遞動力，實現快速的直線運動。集成了滾珠循環導引系統，提高了直線運動的精度和穩定性。滾珠在導軌內循環滾動，大大減小了摩擦和磨損，延長了使用壽命。

• 高精度：集成滾珠循環導引系統確保了直線運動的高精度。
• 高穩定性：皮帶傳動和滾珠導引的結合提高了系統的穩定性。
• 緊湊設計：適用于空間受限的應用場景。
• 易于維護：結構相對簡單，便于安裝和維護。

產地：意大利

尺寸：55X55

速度max.：1米/秒

行程長度max.：1500 mm

行程長度min.:100 mm

皮帶輪傳動比：每轉130 mm

皮帶輪齒數：26齒

皮帶類型：HTD5剖面，鋼增強聚氨酯，寬度25 mm

轉速max.：750轉/分鐘。

基重(0毫米行程)：3.7 kg

增加100毫米行程的重量：0.52 kg

負載max.

Fx:1250 N

Fy:3000 N

Fz:3000 N

力矩max

Mx：45 Nm

My：220 Nm

Mz：220 Nm

慣性矩

鋁合金型材Ix：36 cm⁴

鋁合金型材繞Iy：45cm⁴

重復精度：±0.1 mm

軸向負載max.：2300 N

空載扭矩：>0.7 Nm
