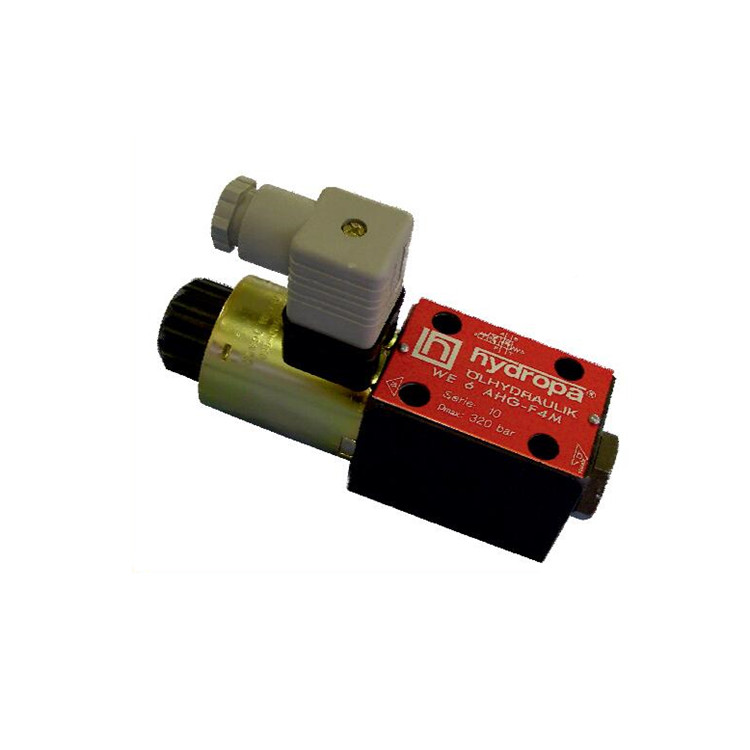

HYDROPA換向閥WE 6 AHG-F4M

WE 6 AH 換向閥主要由閥體、帶兩個定心彈簧的控制閥芯和一個或兩個操作電磁閥組成，具體取決于應用情況。三位換向閥配有兩個電磁閥和兩個彈簧。二位換向閥配有一個電磁鐵和一個回位彈簧，或兩個電磁鐵和一個制動組件?？刂崎y芯通過電磁閥從初始位置移動到所需的末端位置。操作電磁閥為直流電磁閥。對于交流電源，電磁閥配有整流器，整流器直接集成在連接器或線圈內部。連接器可旋轉 90°。松開螺母，電磁閥可 360° 旋轉或更換，不會(huì )影響閥門的任何密封。在發生故障或斷電的情況下，可以通過手動控制來移動閥芯。閥體的基本表面處理為磷酸鹽涂層，電磁閥則為鋅涂層。

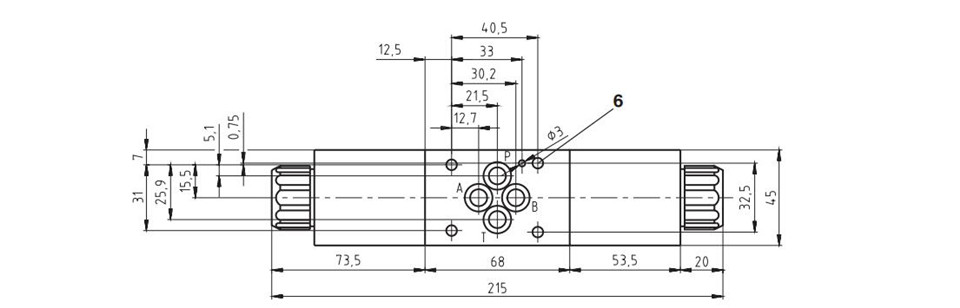

安裝尺寸符合 DIN 24340 和 ISO 4401 標準

壓力高達 320 巴

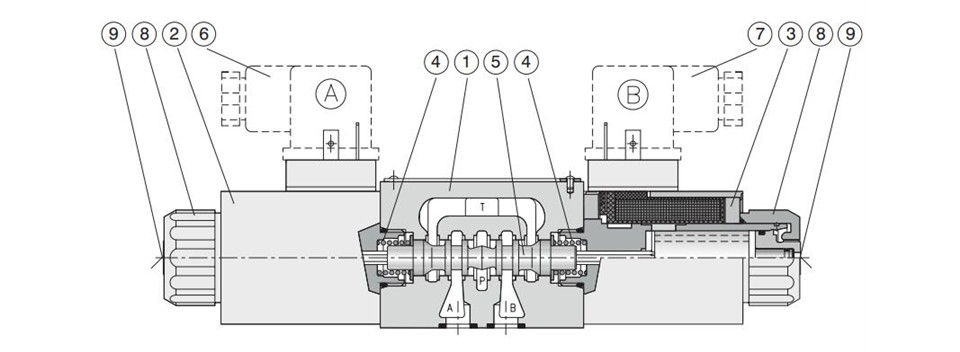

閥體 (1)

電磁閥 (2 + 3)

兩個定心彈簧 (4)

控制閥芯 (5)

連接器（6 + 7）

螺母 (8)

手動控制 (9) 來移動閥芯

產地：德國

設計：滑動閥芯

安裝位置：可選

安裝類型：符合 ISO 4401 標準的底板閥體，CETO P 03

Max工作壓力端口 RA，B：320 bar

Max工作壓力端口 T：210 bar

流體：礦物油，符合 DIN 51524 標準

環境溫度范圍：Max +50 ℃

粘度范圍：20 至 400 mm²/s (cSt)

污染等級：符合 lSO 4406 (1999)，21/18/15 級

流體溫度范圍

對于 NBR 密封件：-30 至 +80 ℃

用于 FPM 密封件（氟橡膠）：-20 至 +80 ℃

Max流量：80 升/分鐘

重量（1 電磁閥型）：1.6 kg

重量（2 個電磁閥）：2.2 kg

電力、煤礦、鋼鐵、機床、農機、汽車制造、機械制造、石油化工、民用建筑、冶金業等‌‌
