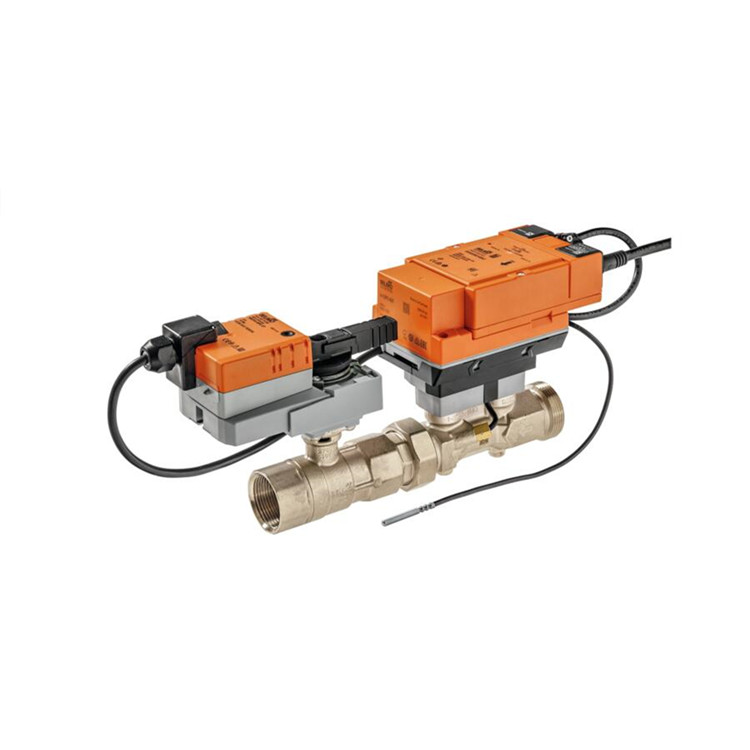

BELIMO能量閥EV015R2+BAC

Belimo Energy Valve 實現了與壓力無關的流量控制和對加熱或冷卻系統的透明監控。這可確保系統不會(huì )在過低的溫差（Delta T）下運行。通過對重要的系統數據進行測量、計算和可視化，并通過 Belimo 提供的性能報告，可確保系統在整個使用壽命內更有效節能地運行。Belimo Energy Valve 可與 Belimo 云連接，方便隨時隨地訪問數據和報告。EV015R2+BAC帶熱能表的控制球閥，傳感器引導流量或功率控制，功率和能量監控功能，2 通，內螺紋和外螺紋，PN 25

額定電壓 AC/DC 24 V

連續控制、通訊控制、混合控制

用于封閉式水系統

用于空氣處理和加熱系統的連續水側控制

以太網 10/100Mbit/s、TCP/IP、集成網絡(luò )服務器

通過 BACnet、Modbus、Belimo 的 MP-Bus 或傳統控制進行通信

可提供 PoE（以太網供電）

傳感器信號轉換

乙二醇監控

電源控制、流量控制、位置控制和壓差控制

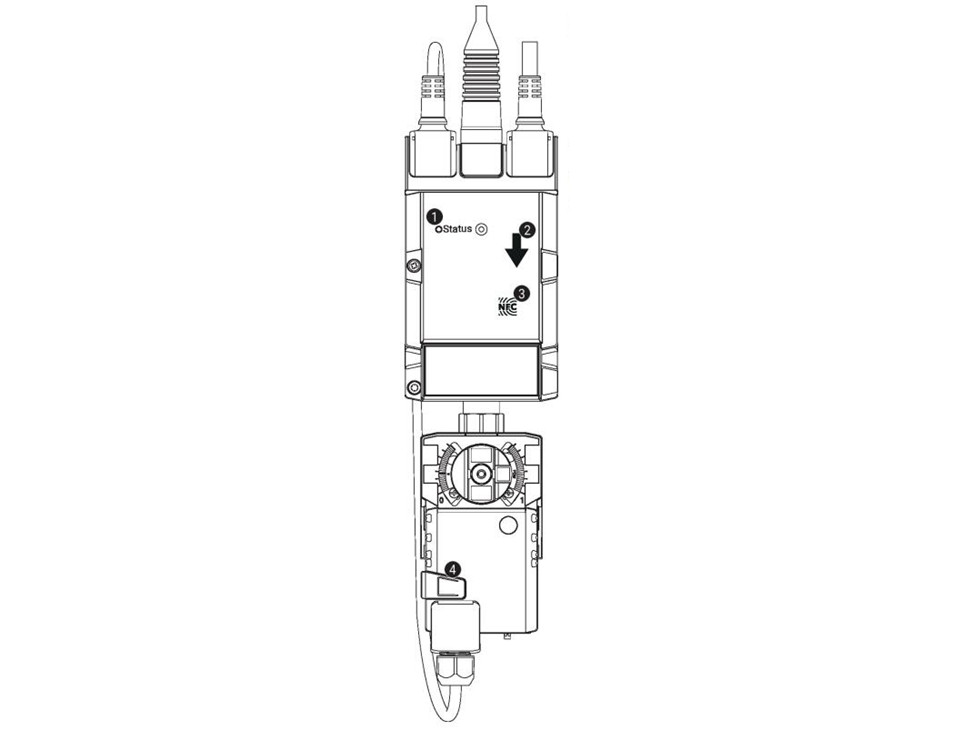

1 LED 指示燈綠色

2 流量方向

3 NFC 接口

4 手動調節按鈕

用于帶電橋的 RJ 連接模塊的保護套 A-22PEM-A04

用于 EPIV / Belimo Energy Valve DN 15 至 25 Z-INSH15 的絕緣外殼

熱能表傳感器模塊 DN 15 R-22PE-0UC

用于有線和無線設置、現場操作和故障排除的服務工具

藍牙/NFC 轉換器 ZIP-BT-NFC

M-Bus 轉換器 G-22PEM-A01

帶浸入式套管 DN 15 的 T 型件 A-22PE-A01

不銹鋼熱電偶套管, 80 mm, G 1/2”, SW27 A-22PE-A08

用于 DN 15 至 50 球閥的閥頸延長件 ZR-EXT-01

內螺紋球閥管接頭 DN 15 Rp 1/2" ZR2315

內螺紋球閥管接頭 DN 20 Rp 3/4" ZR2320

內螺紋球閥管接頭 DN 50 Rp 2" ZR2350

管接頭 DN 15 Rp 1/2“, G 3/4” ZREV15F

產地：德國

額定電壓：AC/DC 24 V

額定電壓 頻率：50/60 Hz

工作范圍：AC 19.2 至 28.8 V / DC 21.6 至 28.8 V

運行功耗：4 W (DN 15, 20, 25)；5 W (DN 32, 40, 50)

空閑位置功耗：3.7 W (DN 15, 20, 25)；3.9 W (DN 32, 40, 50)

耗電尺寸：6.5 VA (DN 15, 20, 25)；7.5 VA (DN 32, 40, 50)

電源/控制連接：電纜 1 米，6x 0.75 mm²

以太網連接：RJ45 插口

以太網供電 PoE：直流 37 至 57 V；11 W (PD13W)；IEEE 802.3af/at，類型 1，等級 3

電源：AC/DC 24 V

電纜長度 <100 m，無屏蔽或扭曲；PoE 供電：可使用屏蔽電纜

通信控制：BACnet/IP、BACnet MS/TP；Modbus TCP、Modbus RTU；MP 總線；云計算

節點數：BACnet / Modbus see；接口描述；MP 總線，8 個節點

工作范圍 Y：2 至 10 V

輸入電阻：100 kΩ

工作范圍 Y 可變：0.5 至 10 V

位置反饋 U：2 至 10 V

位置反饋 U 注：Max 1 mA

位置反饋 U 變量：0 至 10 V；0.5 至 10 V

電機聲功率級：35 dB(A) (DN 15, 20, 25, 32, 40)；45 dB(A) (DN 50)

V'max 可調：25 % 至 100 V'nom

控制精度：± 5 % (25 % 至 100 V'nom 起)

控制精度 備注：± 10 % (25 % 至 100 V'nom) @ 乙二醇 0 至 60 % vol.

Min可控流量：1% V'nom

配置：通過 NFC、Belimo Assistant 2；通過集成的網絡(luò )服務器

介質：水、含乙二醇的水，Max體積為 60 %

介質溫度：-10 至 120 ℃ [14 至 248 ℉]

關閉壓力 Δps：1400 kPa

壓差 Δp_max：350 kPa

壓差 注：低噪音運行時為 200 kPa

運行模式：類型 1

額定脈沖電壓供應/控制：0.8 kV

污染程度：3

環境濕度：95 % RH，無冷凝

環境溫度：-30 至 50 ℃ [-22 至 122 ℉]

儲存溫度：-40 至 80 ℃ [-40 至 176 ℉]

閥體材料：黃銅

流量測量管材料：鍍鎳黃銅閥體

關閉體材料：非腐蝕性鋼材

閥桿材料：非腐蝕性鋼材

閥桿密封材料：EPDM O 形圈

熱電偶套管材料：非腐蝕性鋼材

供暖、通風、空調系統
