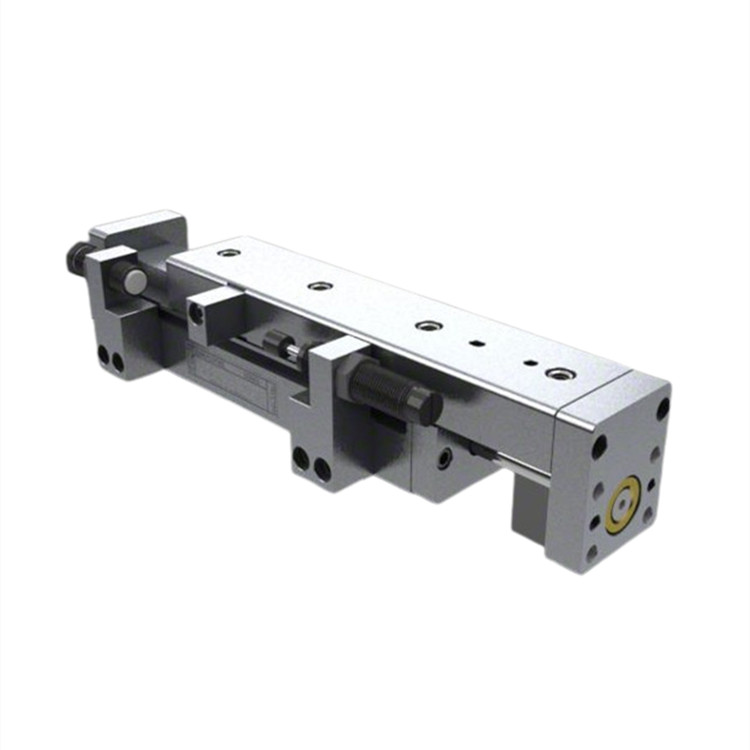

TOSS氣動執行器16-C

在一般機械工程、材料處理技術或夾具制造中使用的氣動氣缸通常須輔以導向裝置。TOSS氣動執行器配有集成的導軌，無間隙。光滑線性滾珠導軌（B至型）或連續滾珠導軌（C型）可以滿足各種要求。TOSS氣動執行機構采用模塊化結構。氣缸集成在主體中，并連接到可移動的上部。氣動執行機構通過模塊底部的螺紋孔固定。氣口位于模塊背面、正面或側面。組合安裝板上的空氣接口位于正面和側面。頭部和正面的螺紋孔可用于安裝工具。根據所使用的氣動執行器，可提供不同的帶線性滾珠導軌或滑塊的手動裝置。導向裝置由淬火和研磨過的鋼棒制成。滾珠以連續的方式運行，與底座主體融為一體。這些氣缸配有集成傳感器槽，用于電氣/電子限位開關。氣缸可提供帶外部可調限位擋塊的末端位置緩沖裝置或小型液壓減震器。

用于帶有集成標準外形槽或連接導軌的模塊

可安裝在兩側

配有黃色 LED

可由電子限位開關替換

產地：德國

設計類型：帶循環滾珠導軌的氣動缸

行程長度：25、50、80、100、125、160、200 mm

適應溫度范圍：-10 至 +70 ℃

安裝位置：任意

介質：過濾、含油或不含油壓縮空氣（Min細度 40 m）

壓縮空氣供應：正面、側面或組合式

壓縮空氣：2 至 6 bar

基體、上部、安裝板、蓋板、活塞板 材料：鋁

導軌材料：100 Cr 6

活塞桿材料：Ck 45 SL f7

活塞材料：丁腈橡膠（φ 10：Ms 58）

密封件材料：丁腈橡膠

氣缸筒：Ms 63

工作電壓范圍：12 至 30 V 直流電壓

開關容量/電流：Max允許 2 W（Ω負載）/ 100 mA

溫度范圍：-20 至 +60 ℃

觸點類型：?jiǎn)斡|點元件

防護類型DIN 40050：IP 65 / 67

介質：磁場和電流

距離 - X1：7.5 mm

距離 - X2：8.0 mm
