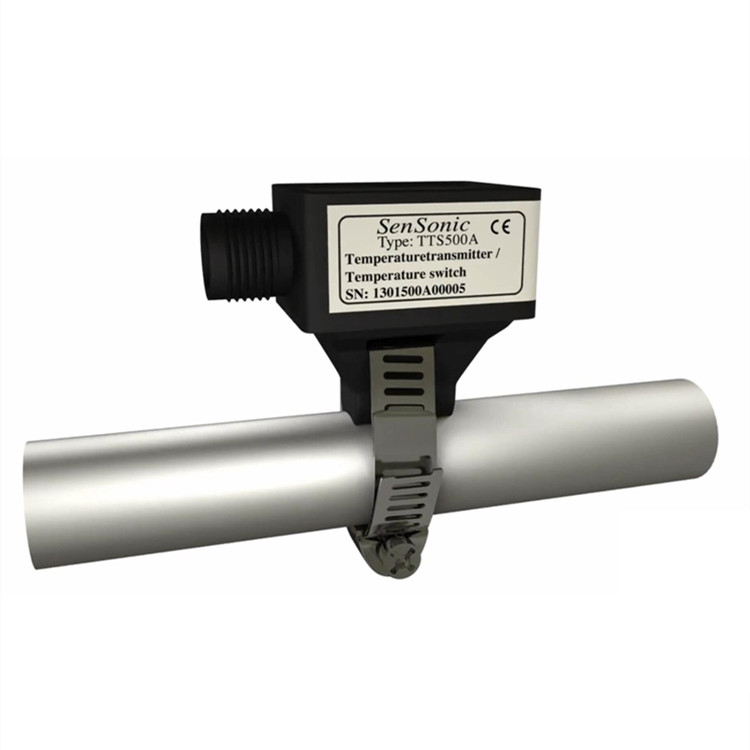

SENSONIC溫度變送器TTS 500FA

替代以前的所有型號： LTT420M、STT1000SA、TS334 和 TS334S鉗式溫度測量。使用簡單的 Windows 軟件進行快速配置，將 PC 的 USB 端口直接連接到設備的 M12 接頭（4 芯）?；芈饭╇姕囟茸兯推?4 至 20 mA 或回路供電溫度開關，其中關閉 = 3.40 mA，打開 = 34.00 mA 夾鉗式溫度測量?？蓽y量 DN4 及以上的管道。DN4 至 DN8 管道應使用專用的定心和隔熱適配器 ADPT-04。使用簡單的 Windows 軟件，將 PC 的 USB 端口直接連接到設備的 M12 接頭（4 芯），即可進行快速配置。TTS 500FA 的數據將自動上傳到 PC 應用程序。在底部的狀態欄中，您可以讀取 TTS500FA 的 ID 編號（ID）、固件版本（FW）、溫度以及以 mA 為單位的輸出信號狀態?？梢栽诟鱾€(gè)字段中輸入新值。點擊發送設置到傳感器后，新輸入的值將先發送到 TTS500FA。激活發送器模式后，開關模式下的字段不起作用，反之亦然。

發送器模式：選擇發送器模式后，可以輸入Min溫度 (Tt1) 和Max溫度 (Tt2)（例如，Min = 0,0 ℃ = 4,00 mA 和Max = 100,0 ℃ = 20,00 mA）。在傳感器名稱字段中輸入標簽編號（Max 10 個字符）點擊發送設置到傳感器。

切換模式： 選擇開關模式后，可以選擇反相或非反相輸出。輸入所需的開關溫度 (St)，并輸入所需的滯后值 (Ht)（Ht 與 St 對稱）。點擊發送設置到傳感器。

反相輸出： 選擇反相輸出（復選框已設置）時，當溫度＞選定的開關溫度 (St) 時，輸出將熄滅。未選擇反相輸出時（復選框未設置），當溫度＞所選開關溫度 (St) 時，輸出將打開。

校準： 如果傳感器系數 (Jtf) 設置為 1.0035，通常無需進行校準。如果決定進行校準，請按照以下方法操作。傳感器偏移 (Jto) 為 0.00 ℃，傳感器系數 (Jtf) 為 1.0000 時，遵循 IEC751 標準，這些值應作為校準的基礎值。校準方法： 將 TTS500FA 安裝在測量范圍較低的已知表面溫度上，例如 0.00 ℃（也可以是攪拌下的冰水）。如果狀態欄顯示 + 0,18 ℃，則在傳感器偏移字段 (Jto) 中輸入 -0,18 ℃，然后單擊發送設置到傳感器。然后將 TTS 500FA 安裝在測量區域上部的已知表面溫度上，例如 100,00 ℃。如果狀態欄顯示 + 99,70 ℃，則在傳感器偏移量字段 (Jtf) 中輸入 100 / 99,70 = 1,0030，然后單擊將設置發送至傳感器。

您的程序數據、傳感器名稱（如 TAG.No，10 個字符）可以保存到文件中，也可以從文件下載到 TTS 500FA。檢索文件時，須隨后將其發送至傳感器。

無需在傳感器袋中進行焊接，即可測量工藝管道的溫度

測量點的熱損失小

可測量 10 DN 及以上的管道

無菌工藝的適配選擇

尺寸小

易于安裝

安裝成本低

經濟的溫度測量

設計堅固

連接：

內部 4 芯 M12 連接器（公頭）

針腳 1 24 VDC

針腳 2 D +（USB）僅在配置時使用

針腳 3 信號 I-負載（4 至 20 mA 或 3,40 / 34,00 mA）

針腳 4 D -（USB）僅在配置時使用

產地：丹麥

電源電壓：7 至 34 VDC

測量范圍：-40 至 180 ℃ （配置分辨率 = 0.1 ℃ (IEC 751)

變送器模式下的輸出：I - 負載 = 4 至 20 mA

電源電壓變化的影響：≤ 0,1 µA/V

開關模式輸出：I - 負載關 = 3,40 mA / I 負載開 = 34,00 mA ± 1 %

環境溫度系數：≤ ± 0.002 % af F.S. / ℃

環境溫度：-30 至 +80 ℃

直接反相功能：可選

從開關打開到關閉的滯后：可自由配置，分辨率 0.1 ℃

圍繞設定值對稱，Min值：0.2 ℃

溫度傳感器：PT100 1/3 DIN B 曲線（精度 ℃ ≤ ± ( 0,1 (測量溫度 x 0,0017))

電子單元精度：根據 IEC751 標準，優于 ± 0,1 ℃

校準設備：連接 PC 后，可調整偏置和增益。(關閉設置 = 0.00 ℃，增益 = 1.0000，符合 IEC751 標準）

LED 指示燈：雙色（綠色/紅色）

外形尺寸（長x寬x高）：22 x 30 x 38 mm
