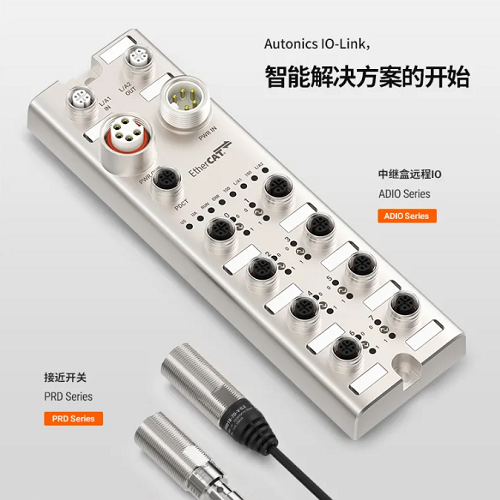

遠程I/O中繼盒ADIO系列——Autonics IO-Link

ADIO系列遠程I/O中繼盒在主站(如PC或PLC)與從設備(包括傳感器和執行器)之間傳輸各種輸入和輸出信號。

IO-Link主站型ADIO-ILD可以將信號從從設備(IO-Link、標準 I/O)交換到工業網絡(luò )協議(EtherCAT、EtherNET/IP、PROFINET)。

中繼盒還具有IP67和IP69K防護等級，具有更高的耐用性。

主要功能

• 上位通信協議: EtherCAT,EtherNet/IP,PROFINET

• 下位通信協議: IO-Link ver. 1.1 (端口等級: Class A)

• 外殼材質: 鋅壓鑄

• 防護等級: IP67,IP69K (EtherCAT通信型型號)

• 菊花鏈連接(網絡(luò )通信及電源電壓)

• 各端口最大輸出電流: 2A

• I/O端口設置及狀態監控(線纜短路/斷開,連接狀態等)

IO-Link主站型遠程I/O中繼盒：ADIO系列可用于交換子設備信號，包括IO-Link通信和標準I/O至EtherCAT，EtherNet/IP和PROFINET通信。

菊花鏈結構，接線便捷：電源和網絡(luò )通信采用菊花鏈方式連接，便于維護和接線。

ADIO系列同時支持標準接插型和推拉式接插型，更易于連接和維護。

支持推拉式接插型：鋅壓鑄外殼及IP67，IP69K防護等級

鋅壓鑄外殼及IP67，IP69K防護等級：鋅壓鑄外殼提供出色的耐沖擊能力，IP67，IP69K防護結構即使在潮濕或多塵的環境中也能穩定無誤地運行。

提供IOLink專用軟件：atIOLink是一款綜合性的IO-Link管理軟件，用戶無需連接PLC，即可通過PC輕松設置、診斷和管理IO-Link設備。

線纜連接診斷：ADIO系列可以檢測工業網絡(luò )通信線纜和I/O線纜的連接狀態。

支持IP地址設置：在EtherNet/IP和PROFINET型號中，可以使用旋轉開關手動設置IP地址，無需連接到PC。

應用案例

機床行業：機床遠程I/O中繼盒可用于在機床中傳輸I/O信號。

汽車行業：汽車零部件制造，遠程I/O中繼盒可用于有灰塵和油污的環境。

食品/飲料制造：運輸輸送機，遠程I/O中繼盒可用于在輸送線上傳輸I/O信號，布線更簡單，抗干擾能力更強。

綜合IO-Link管理軟件atIOLink是Autonics獨有的端口設備配置工具(PDCT)。atIOLink軟件可用于設置、診斷和維護IO-Link主站和IO-Link從設備，具有直觀且用戶友好的圖形用戶界面。

主要功能

• IO-Link主站端口

- 輕松監控已連接的設備并設置端口動作模式及功能

• IO-Link從設備參數設置

- 當IODD文件可用時，IODD文件中定義的參數設置可用于更改IO-Link設備參數

- 當IODD文件不可用時，可以使用IO-Link設備中定義的索引和子索引來更改IO-Link設備參數

• IO-Link設備實時監控

- 可實時監控IO-Link設備的輸入/輸出過程數據

• IO-Link設備維護

1) 數據存儲

- IO-Link設備參數可以保存在IO-Link主站中

- 連接多個設備或更換IO-Link設備時可以使用數據存儲功能

2) 恢復出廠設置

- IO-Link設備可恢復出廠設置
