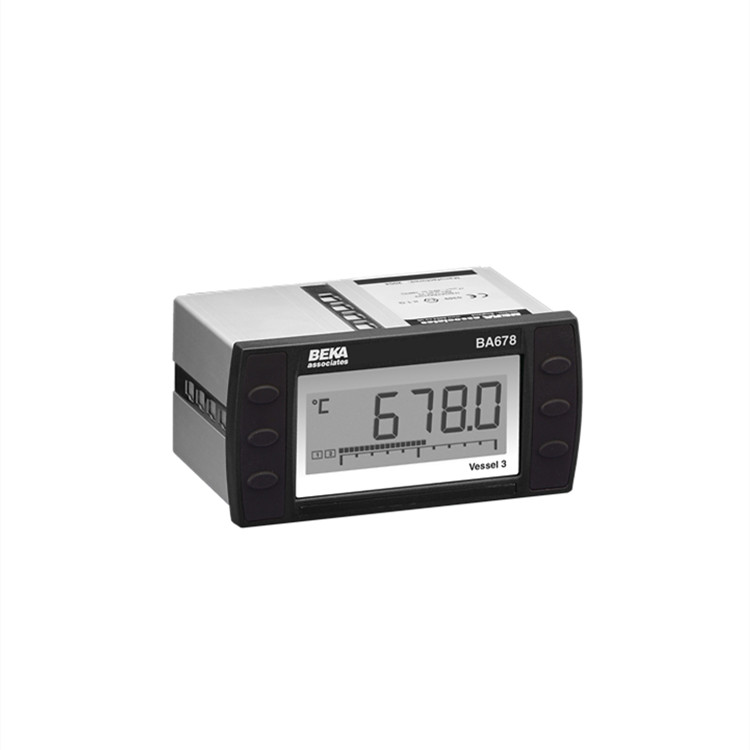

BEKA溫度變送器BA678C

這款二代、支持 HART 的 BA678C 回路供電指示溫度變送器具有大尺寸、易讀的數字溫度顯示屏，以及準確的 4/20 mA 模擬輸出和 HART 數字輸出?？蛇x的報警輸出可發出溫度過低或過高警告，可選的顯示屏背光可提高顯示屏在光線不足條件下的可視性。變送器具有電隔離輸入，可連接任何接地或浮動電阻溫度計、熱電偶、電阻或電壓源。高共模電壓不會(huì )降低該變送器的性能。BA678C 變送器可使用前面板按鈕或通過 HART 數字通信進行配置。該儀器可根據客戶要求免費校準，并可貼上標簽以顯示測量單位、標簽號和應用。

大型 5 位數顯示屏 + 31 段條形圖

HART 通信

變送器和傳感器診斷

回路供電

IP66 前面板

顯示屏背光

雙報警器

護蓋標記 圖例 注：對于 RTD 和 THC 輸入，儀器顯示屏上可能顯示  ℃ 或 °F。

標簽條 圖例

產地：英國

電源電壓

無背光：9 至 28 V

帶背光：15.5 至 28 V

輸出工作范圍：3.8 至 20.5 mA

電阻：5 MΩ min

顯示類型：20 毫米高液晶；-99999 至 99999；31 段條形圖

讀取速度：每秒 2 次

分辨率 RTD 和 THC 輸入：可選 0.1° 或 1°

電壓和電阻輸入：可選

電隔離：500 V

Pt100 或 Pt1000：-200 至 850 ℃

連接：3 線或 4 線，或差分連接

激勵電流：175 µA

電阻：0 至 5 kΩ 可調

Min跨度：10 Ω

電壓：可在 ± 1.9 V 之間調節

Min跨度：2 mV

HART 通信：HART 注冊，符合 HART 協議標準修訂版 7

診斷：一般與 NAMUR NE 107 相同，通過 HART 和欠量程或超量程輸出電流

RTD 輸入精度：± 0.1 ℃

THC 輸入：± 10 µV

串聯模式交流遏制：< 0.1 % 誤差（150 mV rms 50 或 60 Hz）

共模交流遏制：< 0.1 % 誤差（250 V 50 或 60 Hz）

工作溫度：-20 至 70 ℃

存儲溫度：-40 至 85 ℃

濕度：至 95 %

機箱防護等級

正面：IP 66

后置：IP 20

EMC：符合 EMC 指令 2014/30/EU

端子：用于 0.5 至 1.5 mm² 電纜的螺釘夾

重量：0.7 kg

顯示加工區域的溫度，并將線性化的 4/20 mA 電流傳輸到其他儀器。
