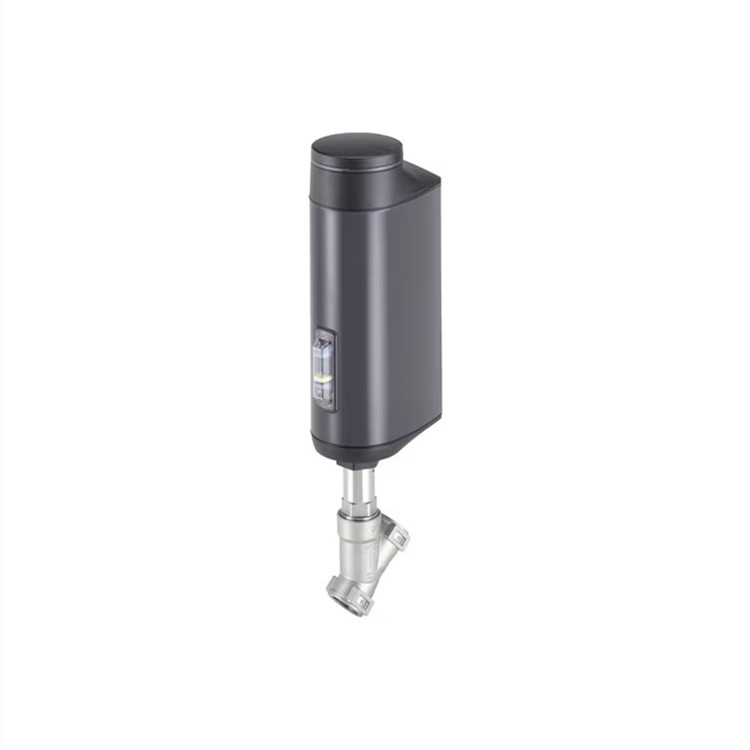

BURKERT開關閥3320

創(chuàng )新型 3320 型 Bürkert 開/關閥是在苛刻操作條件下執行關閉任務的解決方案。帶循環滾珠絲杠的角座閥的電動執行機構以高達 6 mm/s 的速度將旋轉盤移動到所需的末端位置。對工藝信號的反應幾乎是瞬時的。必要時，可通過一個可選的儲能裝置在斷電情況下接近位置。電動執行器和截止閥采用封閉式設計，表面堅固耐用。這保證了快速無殘留清潔的衛生要求。3320 型電動角座閥的防護等級為 IP65/IP67，具有很強的抗沖擊和抗振動能力，因此在惡劣的環境條件下也能正常工作。由于采用了經過驗證的帶可更換頂套的自動調節主軸填料，角座閥可實現很長的使用壽命和密封性。與現場總線兼容的 3320 型截止閥為操作人員提供了許多有用的功能，如過程監控、閥門診斷和預防性維護，因此具有現代過程自動化的決定性?xún)?yōu)勢。

通過蓄能器實現定位

快速關閉流量

耐候和抗沖擊設計

表面衛生設計

多種診斷選項

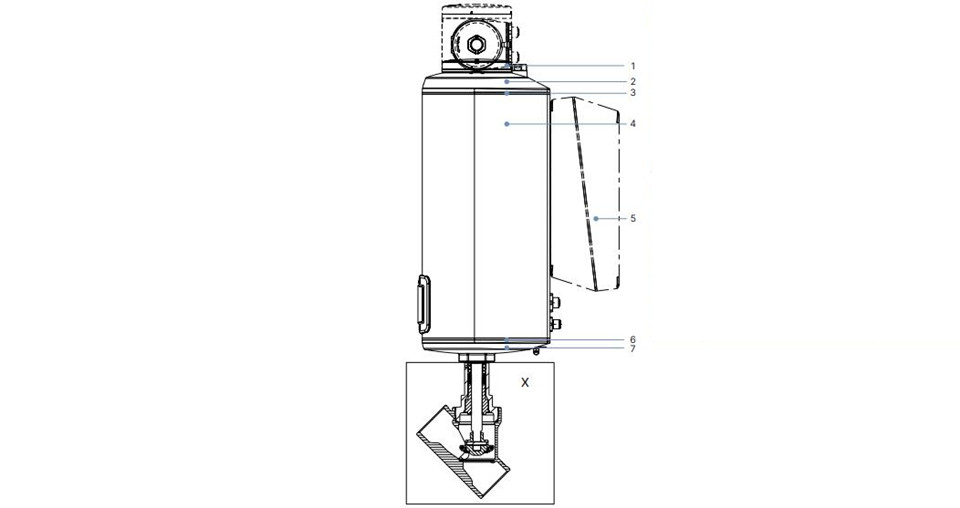

1 假蓋/外殼 Gateway PPS（標準），不銹鋼 1.4301（用于 ATEX/ICEx） 2 驅動蓋 PPS（標準），不銹鋼 1.4301（用于 ATEX/IECEx）

2 驅動蓋 PPS

3 密封件 EPDM

4 驅動室 鋁質，粉末涂層

6 EPDM 密封件

7 驅動器底座 PPS

用于設備間數據傳輸的 SIM 卡訂購號：291773

用于 DN 15 至 40 管道連接的固定裝置訂購號：693770

用于 DN 50 管道連接的固定裝置訂購號：693771

塑料假蓋訂購號：277881

磨損件能量?jì)Υ嫫?SAFEPOS 能量包 (AG2)訂購號：285834

SAFEPOS 能量包 (AG3) 磨損件訂購號：20046438

帶電纜的 M12 圓形插座，4 針，A 型編碼，電纜長度：5 米，用于 X3，工作電壓 AG2（不帶通訊功能）訂購號：918038

M12 圓形插座，帶電纜，5 針，L 型編碼，電纜長度：5 米，用于 X4，工作電壓 AG3（不帶通訊功能）訂購號：20010840

帶電纜的 M12 圓形插座，8 針，A 型編碼，電纜長度：2 米，用于 X1，輸入和輸出信號訂購號：919061

軟件 Bürkert 通信器，8920 型 8920 型 ?

USB büS 接口套件 1（8923 型）訂購號：772426

USB büS 接口裝置 2（8923 型）訂購號：772551

用于 büS 服務接口的 büS 適配器（M12 轉 büS 服務接口微型 USB），電纜長度：0.3 mm訂購號：773254

產地：德國

類型：角座開關閥

公稱尺寸（管道連接）：DN 15 至 80, NPS ½ 至 3

流入方向：與關閉方向相反（在閥座下方）

重量：根據型號驅動，AG2：5.5 kg；AG3：16 kg（包括閥體在內的總重量取決于管路連接情況）

工作壓力：0 至 25 bar(g)；真空型可達 - 0.9 bar(g)（選項）

公稱壓力：PN 25 (DIN EN 1333)，150 級 (DIN EN 1759)

閥座泄漏：泄漏率 A（符合 DIN EN 12266 - 1 標準）

閥座密封：PTFE 和 PEEK

測試介質：空氣

KV 值：5.0 至 140 m³/h

AG2關閉時間：2.3 至 6 秒；

AG3關閉時間：8.7 秒（取決于移動速度、行程和運行條件）

AG2 驅動力 1300 N 時移動速度：6 mm/s

AG2 驅動力 2500 N 時移動速度：4 mm/s

AG3 驅動力為 7700 N 和 10000 N 時移動速度：3 mm/s（取決于運行條件）

工作電壓：24 V DC ± 10 %（Max殘余紋波 10 %）

工作電流

AG2：Max 3 A（Max負載時，包括可選 SAFEPOS 能量包的 1 A 充電電流）。Min工作溫度下額外 2 A。

AG3：Max 5 A（Max負載時，包括可選 SAFEPOS 能量包的充電電流）。Min工作溫度下額外 6 A。

防護等級（DIN EN 61140）：III

工作周期：100

待機功耗：2 至 4 W

標準信號（模擬）：0 至 5 V（對數 “0”） 10 至 30 V（對數 "1）

現場總線（數字）：Bürkert 系統總線 (büS)（標準）；CANopen（選配）；EtherNet/IP、PROFINET、Modbus TCP（通過集成網關選配）

過程介質：蒸汽、中性氣體、水、酒精、油、燃料、液壓油、鹽溶液、堿、有機溶劑、氧氣（選項）

介質溫度：- 40 至 + 230 ℃

粘度：高達 600 mm²/s

耐清潔劑性：根據藝康測試方法：F&E/P3-E No.

環境溫度：- 25 至 + 65 ℃ （僅不含附加模塊）

防護等級：IP65/IP67 (DIN EN 60529)，NEMA 4X

安裝位置：任何位置，執行機構朝上

工業制造、‌半導體制造、‌實驗室、‌燃氣檢測、‌環保監測、‌食品加工、‌建筑材料等
