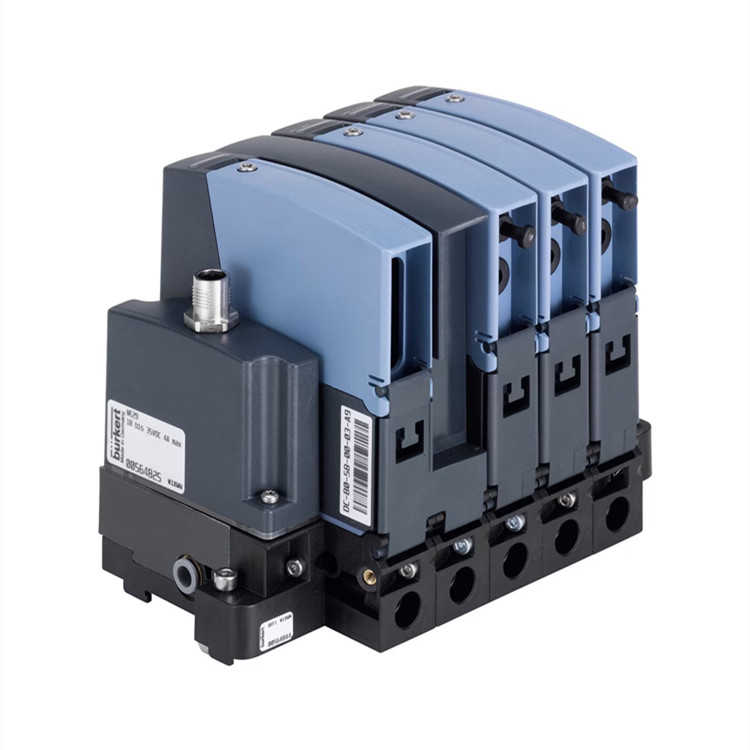

BURKERT控制單元ME2X

ME2X 型系統控制單元是基于 EDIP（“設備集成平臺”）的 Bürkert 產品（閥門、傳感器、質量流量控制器或顯示器）的中央控制單元。ME2X 的基本型由 ME29 電源和取電模塊以及 ME23 現場總線耦合器組成。該現場總線耦合器可將 Bürkert 現場設備基于 CANopen 的內部通信傳輸到工業以太網或現場總線的所有通用工業標準。還可連接用于模擬和數字信號的 ME24 型 I/O 模塊。圖形化編程選項還可用于客戶特定子系統的自動化（如氣體混合物控制、使用限位開關的故障監控、定時器）。

用于工業以太網和現場總線標準的現場總線耦合器

可傳輸多達 128 個輸入變量和 128 個輸出變量

通過系統專用的設備描述文件，可更輕松地集成到過程控制層中

可選：模塊化插槽式 I/O 模塊

可選：子系統自動化圖形編程

1 背板左側 BEF1

2 背板（用于 ME23、ME24、ME25 型） BEF1

3 背板右側 BEF1

4 büS 輸入模塊 (M12) ME29

5 網關模塊 ME23

6 I/O 模塊 (2AI/2DI) ME24

7 I/O 模塊 (2AO/2DO) ME24

8 I/O 模塊 (4DO) ME24

9 büS 輸出模塊 (M12) ME29

büS 電纜延長線, M12, 0.1 m 772492

büS 電纜延長線，M12，0.2 m 772402

büS 電纜延長線，M12，0.5 m 772403

büS 電纜延長線，M12，1 m 772404

büS 電纜延長線，M12，3 m 772405

M12 直插口 (A-coded) 772416

M12 插頭, 直形 (A-coded) 772417

M12 插口，帶角度（A-編碼） 772418

M12 插頭，帶角度（A 型編碼） 772419

Y 型分配器 772420

Y 型分配器，用于將 büS 網絡(luò )中兩個單獨供應的網段連接起來 772421

終端電阻器，120 Ω，M12 插頭 772424

終端電阻器，120 Ω，M12 插座 772425

用于 DIN 導軌的 1573 型電源裝置，100 至 240 V AC/24 V DC，1.25 A，NEC 2 級 (UL 1310) 772438

用于 DIN 導軌的 1573 型電源裝置，100 至 240 V AC/24 V DC，1 A，NEC 2 級 (UL 1310) 772361

用于 DIN 導軌的 1573 型電源裝置，100 至 240 V AC/24 V DC，2 A，NEC 2 級 (UL 1310) 772362

用于 DIN 導軌的 1573 型電源裝置，交流 100 至 240 V AC/24 V DC，4 A 772363

微型 SD 卡 根據要求 büS-Stick 套裝 1（包括電纜 (M12)、帶集成終端電阻器的棒材、電源和軟件） 772426

büS-Stick 套裝 2（包括電纜 (M12)），帶集成終端電阻的棒 772551

接線端子 6 針，插頭（與 büS 輸入模塊連接），可按需提供

接線端子 6 針，插座（與 büS 輸出模塊連接），需定制

圖形編程許可證（僅在運行時間大于 60 分鐘時才需要） 567713

產地：德國

外殼：PC（聚碳酸酯）

配置存儲器：Micro SD 卡（用于存儲設備參數和配置、數據記錄器以及方便更換模塊）

狀態 LED：基于 NAMUR NE107 的 RGB LED

工作電壓：18 至 35 V DC

功耗：2 W

輸入/輸出信號：通過模塊 ME24；2AI/2DI；2AO/2DO；4DO

網關功能（集成工業以太網交換機）：PROFINET；Ethernet/IP；Modbus/TCP；Profibus-DP

安裝位置：水平或垂直安裝在 DIN 導軌上 EN 50022

環境溫度：0 至 50 ℃

電源電壓：20 至 30 V，通過背板 BEF1

UL 設備：電源裝置限制為 2 級

功耗：<3 W

輸出端通過 büS 供電

內部總電流：2 A；48 W

工業以太網和現場總線標準的現場總線耦合器
