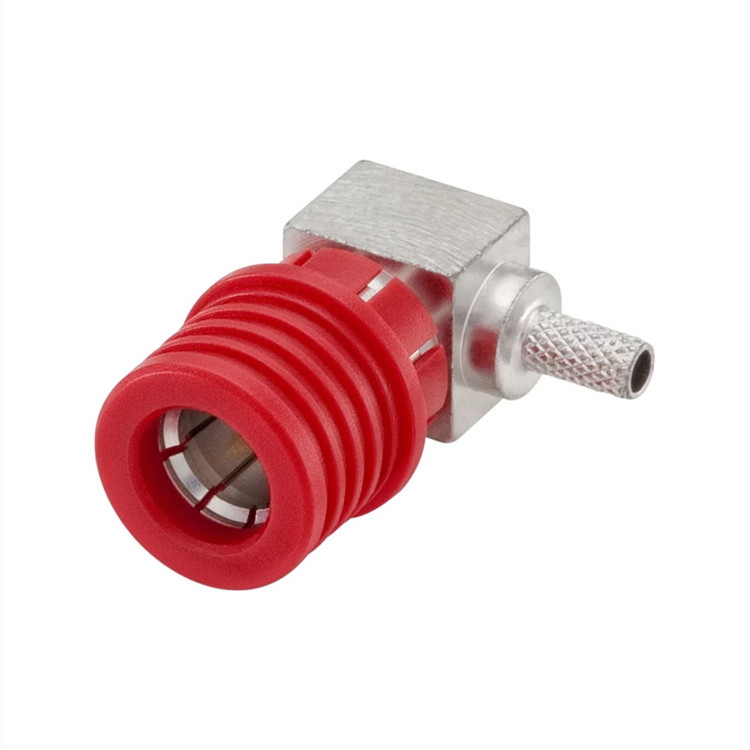

ROSENBERGER連接器QMA

產品介紹

ROSENBERGER QMA 連接器基于 SMA 連接器標準,專為高達 18 GHz 的應用而設計??焖冁i定機制可在狹小的空間(主要是移動基站)內實現輕松可靠的連接,速度比 SMA 連接器快 10 倍。由于采用較小間距和無輥連接,無需使用扭矩扳手緊固連接螺母,因此封裝密度也優于 SMA。ROSENBERGER提供標準 QMA 和塑料快鎖裝置,有四種不同的顏色編碼。QMA 不能與 SMA 互換使用。

性能特點

快速連接 - 比標準 SMA 快 10 倍

狹小的空間和小間距

無螺栓連接

快速鎖定裝置 - 可靠、簡便

ROSENBERGER提供四種不同顏色編碼的標準 QMA 和塑料快鎖機構

可根據要求提供非磁性產品

可選功能與配件

電纜連接器

面板連接器

PCB 連接器

電纜組件

適配器和端接

測量設備和附件

工具

帶塑料的型號

根據要求提供快速鎖定裝置

根據要求提供非磁性型號

技術參數

產地:德國

阻抗:50 Ω

頻率范圍:直流至 18 GHz

回波損耗(電纜接頭直通)

≥ 32 dB @ DC 至 3 GHz

≥ 25 dB @ 3 至 6 GHz

插入損耗:≤ 0.05 x √ f [GHz] dB

絕緣電阻:≥ 5 GW

中間接觸電阻:≤ 3 mΩ

外接觸電阻:≤ 2.5 mΩ

測試電壓:1000 V rms

工作電壓:480 V rms

功率處理:70 W @ 2.2 GHz

射頻泄漏 - 接口

≥ 95 dB @ DC 至 2 GHz

≥ 80 dB @ 2 至 4 GHz

≥ 70 dB @ 4 至 6 GHz

互調 3 階:≤ -120 dBc (2 x 43 dBm)

對接周期:≥ 100

接口保持力: ≥ 60 N

嚙合力:27 N(典型值)

脫離力:20 N(典型值)

間距:≥ 12.4 mm

溫度范圍:-40 至 +85 ℃

熱沖擊:IEC 61169-1,子條款 9.4.4 (-40 ℃ / +85 ℃)

濕熱:IEC 60169-1,子條款 16.3(96 小時;穩定狀態)

耐腐蝕性:IEC 60169-1,子條款 16.7(48 小時)

振動:隨機 IEC 60068-2-64

Max焊接溫度(PCB 連接器):IEC 61760-1,+260 ℃ 10 秒

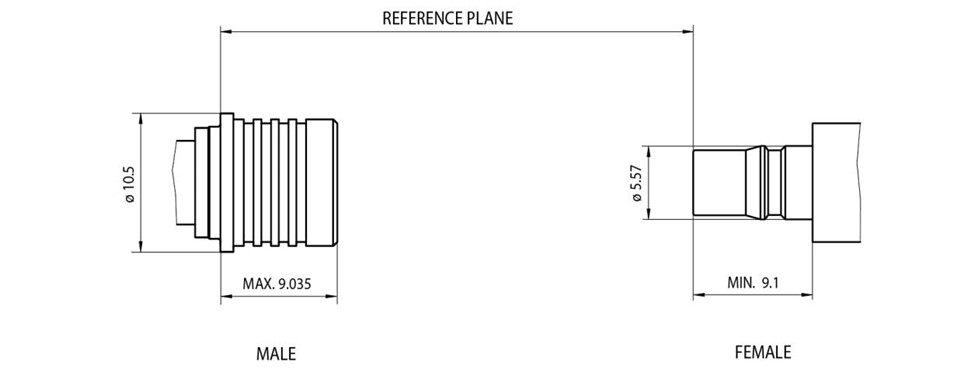

產品尺寸

產品應用

適用于狹小空間內的柔性和半柔性電纜及 PCB 應用、移動基站
