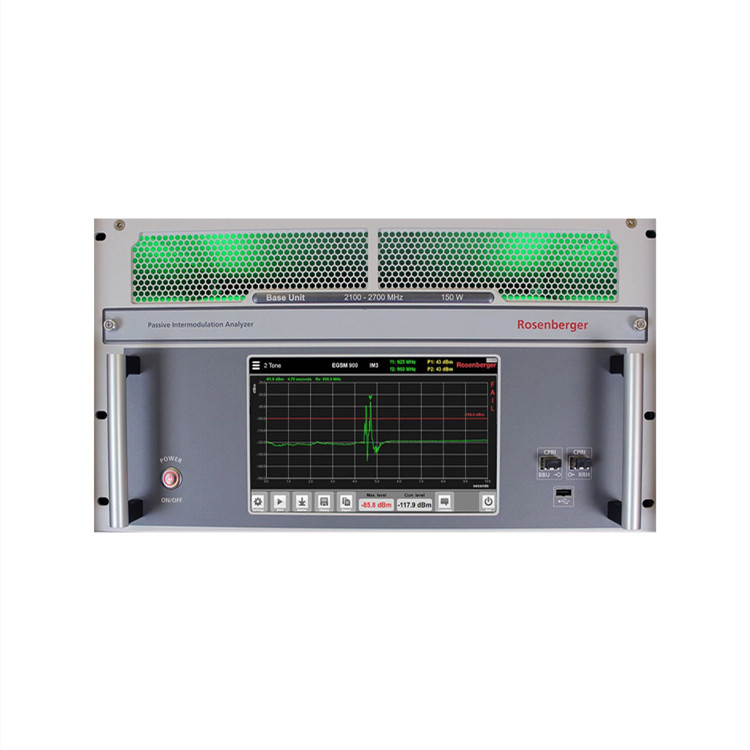

ROSENBERGER機架分析儀PIM Rack Analyzer

在生產環境中進行測試 - 模塊化、準確、有效。ROSENBERGER機架式分析儀旨在使生產或測試實驗室環境中的 PIM 測試變得異常模塊化、準確和有效。由于可以選擇將多達 11 個濾波器單元連接到一個基座單元上，因此經濟實惠的寬帶基座單元概念提供了很大的靈活性。集成的 DTF 測量可準確指出 PIM 的來源，從而加快故障查找速度。通過即插即用的過濾器概念、直觀的軟件操作和易于更換的粉塵過濾器，可以顯著減少因測試頻率變化或維護和保養工作而造成的生產停機時間。

直觀、用戶友好的軟件操作

粉塵過濾器易于更換，可減少因維護工作而造成的停機時間

重新安排設置時不會(huì )造成生產停機（即插即用過濾器插件）

9 英寸觸摸屏，Win7 操作系統

溫控風扇，運行安靜

可選防護端口，用于遠程禁用與測試室接觸的放大器

可更換的測試端口適配器（7-16 和 4.3-10）

每臺新設備均隨附標準配件包：其中一些內容是設備類型或國家特定的（如電源插頭、手冊）用于生產/實驗室測試的配件包：包含低 PIM 組件，包括適配器、測試電纜和生產及實驗室環境中常用的工具。

產地：德國

IM 階數：3rd、5rd、7rd、9rd、11rd、13rd、15rd、17rd

輸出功率：26 至 52 dBm

在 3 dB 耦合濾波器測試端口的輸出功率：23 至 46 dBm

殘余 PIM：<-128 dBm (>171 dBc @ 2x +43 dBm)；<-131 dBm (>174 dBc @ 2x +43 dBm) typ

PIM 與距離的關系精度：< 0.3 m，所有頻段；取決于 PIM 源的數量和電纜速度因子的精度

范圍：低至 -120 dBm PIM，0 至 150 米

基本單元（IM-R-BU-0722）頻率范圍：698 至 2200 MHz（無縫）

基本單元（IM-R-BU-2127）頻率范圍：2100 至 2700 MHz（無縫）

濾波器單元：700APT、700LU、800、850、900、1400、1800、1900、1900PCS/AWS、2100、2350WCS、2600 MHz

研發/測試實驗室、生產環境
