SLAUGHTER諧波測試儀Model 294

290 系列是我們受歡迎的 Hipot 測試儀系列。這些測試儀旨在簡化防護測試的各個方面，適合各種舒適度的操作人員使用。我們的 290 系列包括業內直觀的用戶界面，不會(huì )占用生產線太多空間。通過多個存儲器和可選的 USB 接口，您可以通過前面板或 PC 對各種被測設備快速執行測試。有 5 種不同型號可供選擇，以滿足您的測試要求我們的 294 型是一款簡單易用的直流 Hipot 測試儀，內置接地連續性（低電流連續性）測試功能。294 DC Hipot 測試儀包含完成工作和繼續前進所需的所有功能。常識性防護設置讓測試變得簡單。PLC Remote 可讓您使用個人防護設備 (PPE) 更有保障地進行直流諧波測試。

5 個可編程存儲器，可選 10 個

輕松實現數據采集自動化

高等級防護設置

防篡改前面板控制

冗余硬件防護聯鎖

便攜式堅固設計

使用 PPE 配件輕松保護工作站

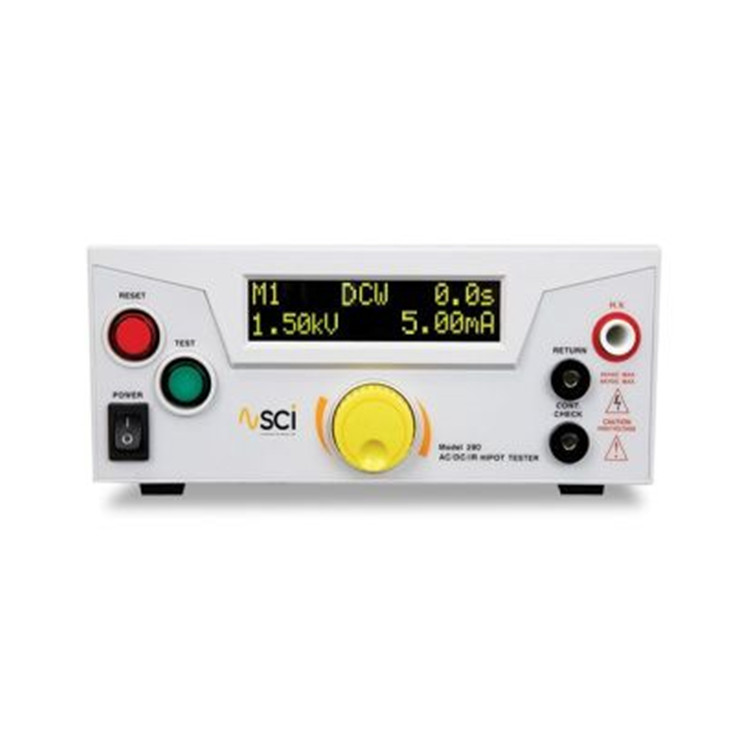

1 復位按鈕

2 測試按鈕

3 液晶顯示屏

4 連查

5 返回插孔

6 電源開關

7 旋轉旋鈕

8 高電壓輸出插孔

SCI Hipot 測試儀附帶開箱即可進行測試所需的所有附件。

02100A-13 - 回線引線 6 英尺（1.8 米）

04040A-08 - 高壓引線 6 英尺（1.8 米）

33189 - 輸入電源線，美國

38075 - 聯鎖連接器

可選的 USB 通信接口，可以輕松實現自動化和數據采集

后部輸出

USB 端口

10 個存儲器

3 mA 電流限制

產地：美國

輸入電壓：100 至 120 VAC / 200 至 240 VAC ± 10 % 自動范圍

頻率：50/60 赫茲 ± 5 %

保險絲：3.15 A / 250 VAC 快速熔斷

介質耐壓測試模式

輸出額定值：直流 0 至 6.00 kVDC，5.00 mA

電壓設置：0 至 6.00 kVDC

分辨率：0.01 kV

精度：± (設定值的 1.5 % + 5 V)

輸出頻率：直流

精度：± 0.1 %

交流波形：正弦波，波峰因數 = 1.3 - 1.5

直流輸出紋波：< 5 % ( 6 kVDC / 5 mA 電阻負載)

駐留計時器：0，0.2 至 60 秒，（0=連續），0.1 秒/步

斜坡定時器：0.2 至 180 秒，0.1 秒/步

漏電故障設置：直流上限：0.02 至 5.0 mA

低限值：0 至 5.00 mA

分辨率：0.01 mA

精度：± (讀數的 2 % + 0.02 mA)

放電時間：空載 < 50 毫秒，容性負載 < 100 毫秒

連續性特性

范圍：0.0 至 1.50 Ω

分辨率：0.01 Ω

精度：± (設定值的 2 % + 0.02 Ω)

存儲器：5（可選 10）

遠程 I/O 輸入：測試、復位、聯鎖

遠程 I/O 輸出：通過、失敗、進程中測試

硬件聯鎖 - 當聯鎖信號失效時，高壓輸出端繼電器打開。

3mA AC/DC 限流（可選）

范圍：0.00 至 3.00 mA

分辨率：0.01 mA

精度：±（設置值的 2 % + 0.02 mA）

Meter Max（標準）：顯示擊穿時記錄的Max電壓值。

Imax（選配）：顯示測試期間讀取的Max泄漏電流值。須安裝選件 3（USB 端口）才能接收此測量值

防護性：可選擇打開或關閉，打開時可在兩個防護級別之間切換

1. 運行 - 操作員只能運行測試。不能更改內存位置或編輯測試參數
2. Mem - 操作員可以運行測試并更改存儲器位置。不能編輯測試參數

防護標識：CE/cTUVus

尺寸（寬x高x深）：8.5 x 3.5 x 11.9 英寸（215 x 88.1 x 300 毫米）

重量：12 磅（5.46 kg）

交流/直流供電、電纜與組件、照明和 LED 測試、模塊化住宅、電機和泵
