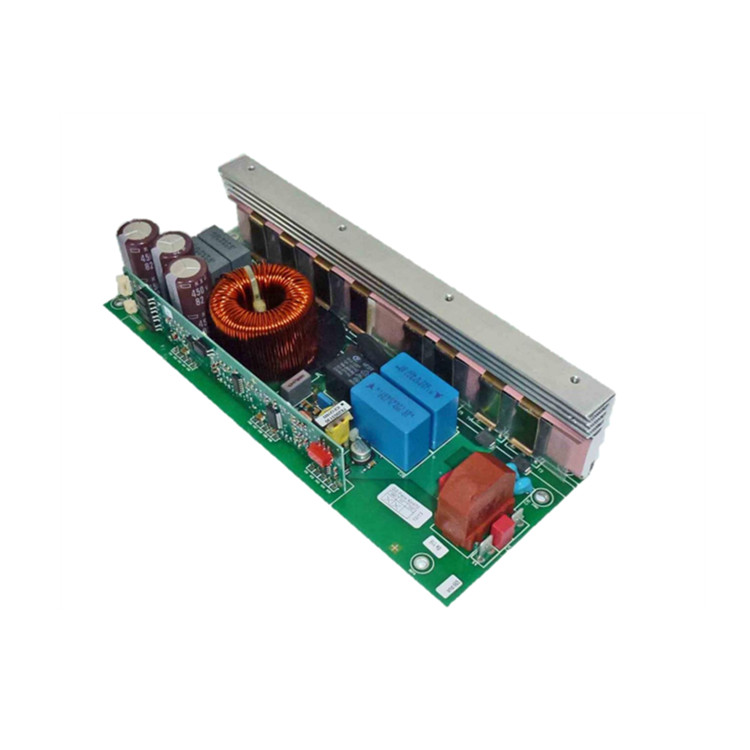

SCHIEDERWERK電源ELD 8–120

SCHIEDERWERK功率為max.3 千瓦的電源裝置可用于因集成不同負載而具有成本優勢的應用場合，或須滿足對電源質量和安全性的特殊要求的應用場合。在開發這些產品時，我們非常重視針對具體應用選擇和優化電路拓撲結構、選擇元件和實施動態控制算法。我們通過穩健的設計滿足高的質量要求，并特別考慮到可用性和可生產性。

• 無閃爍操作
• 延長燈泡使用壽命
• 通過功率調節使燈泡在使用期間保持穩定的功率
• 增加光輸出
• 調光功能
• 通過光耦合器開關燈管

通過光耦合器發出燈管正常反饋信號

產地：德國

輸入直流電壓：400V VDC (+/-5%)

輸入直流紋波電壓：max.20Vpp

開路輸出電壓：約 400V

燈泡電壓范圍：85V - 120V 方波 250Hz

關斷電壓：50V ≥ Vsd ≥ 150V

燈泡功率：1470W ± 10W @ 25°C，帶電阻負載 @ 100V

1470W ± 5% @ -20°C/+80°C, 帶報廢燈泡

調光水平min.：1060W ± 15W @ 25°C，帶電阻負載 @ 100V

1060W ± 5%（-20°C/+80°C），帶報廢燈泡

燈泡電流：≤ 18A

效率：≥ 92% @ 85V 燈電壓

XS2 通過光耦合器進行調光/開/關輸入

開/關：引腳 3 +5V，引腳 4 接地（5V 開 / 0V 關）

調光：引腳 5 至接地（1060W）

熱傳感器：47k NTC，置于 PCB 的焊接側

產品壽命：5 年 (43.000h); 燈亮：8.500 小時，電源接通：10.000 小時

相對濕度：10....85%無冷凝

工作溫度：-10 至 +55ºC；完全工作

NPF溫度：-20 至 +80ºC；允許關機等自我保護。

尺寸max.（長 x 寬 x 高）：214.6 毫米 x 82.1 毫米 x 50.6 毫米

重量：655 克
