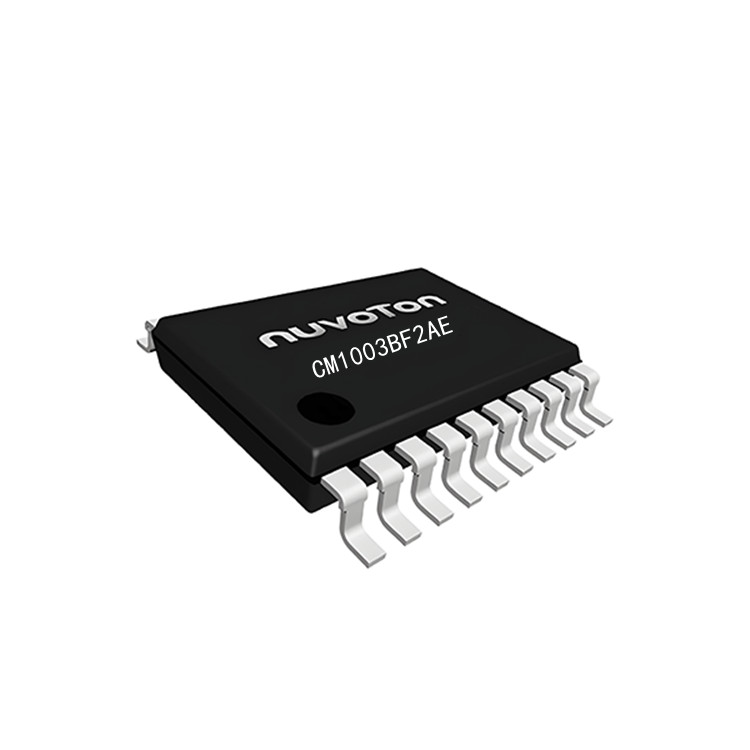

NUVOTON微控制器CM1003BF2AE

NuMicro CM1003 系列是帶有嵌入式閃存的 1T 8051 內核微控制器產品系列。它的工作頻率高達 24 MHz，配置高達 32 Kbytes 的閃存和 1.25 Kbytes 的 SRAM，包括 4 Kbytes 的 LDROM（啟動代碼區）。其工作電壓范圍為 2.4 至 5.5 V，支持 -40 ℃ 至 105 ℃ 的工業工作溫度。NuMicro CM1003 系列具有 4 組 16 位定時器、1 個 12 位 ADC（Max 8 個外部采樣通道）、1 個 PWM（6 個輸出通道，每個通道可獨立配置占空比）、2 組高速 UART（Max 1 Mbps）、1 個 SPI 和 1 個 I²C 接口。CM1003 系列適用于要求高可靠性的各種工業控制和消費應用。NuMicro CM1003 系列提供兩種封裝，包括 TSSOP20 和 QFN20。

全靜態 8 位 1T 8051 內核微控制器

指令集與 MCS-51 兼容

4 級優先中斷配置

多達 32K 字節的 APROM，用于存儲用戶程序代碼

可配置 4K/ 3K/ 2K/ 1K/ 0K 字節的 LDROM（啟動代碼區）

閃存擦除/寫入周期的典型耐用性為 100,000 次

內置 ICP/ISP/IAP 編程功能

通過 MOVX 指令訪問 1K 字節片內間接存取 RAM (XRAM)

支持外部時鐘輸入

256 字節片上直接存取 RAM

多達 18 個 GPIO 引腳，支持外部中斷

輸出引腳單獨支持 2 級壓擺率控制

支持高達 20 mA 的高灌電流/源電流

內置可編程上拉和下拉電阻器

產地：中國臺灣

寬工作電壓范圍：2.4 至 5.5 V

Max工作頻率：24 MHz

工業級工作溫度：-40 至 +105 ℃

內部高速振蕩器：16 MHz 或 24 MHz

3.3V 工作電壓精度：± 1 %

在整個工作溫度范圍內精度：± 3 %

內部振蕩器：低速10 kHz

出廠精度：± 10 %

支持兩種省電模式：空閑模式和掉電模式

典型掉電電流：8 μA

定時器：兩組 16 位定時器/計數器 0 和 1，與標準 8051 兼容；一組 16 位分辨率的 6 通道 PWM（脈寬調制），支持故障制動控制；一個自喚醒定時器 (WKT)，用于低功耗模式下的自定時喚醒；一個可編程看門狗定時器 (WDT)，由專用的 10 kHz 內部源計時

通信接口：兩組全雙工 UART，具有幀錯誤檢測和自動地址識別功能。UART0 的 TXD 和 RXD 引腳位置可由軟件配置。一條 SPI 總線，支持主/從模式，數據傳輸速率高達 12 Mbps；一條 I²C 總線，支持主/從模式，數據傳輸速率高達 400 kbps

模擬：一個 12 位、500 ksps SAR ADC，Max 8 個輸入通道

開發工具：基于 KEILTM 和 IARTM 開發環境的片上調試 (OCD)；在線編程 (ICP)；系統內編程 (ISP)

評估板：NuMaker-CM1003BF2；NuMaker-CM1003CF2

家用電器、LED 照明控制、電機控制、工業自動化
