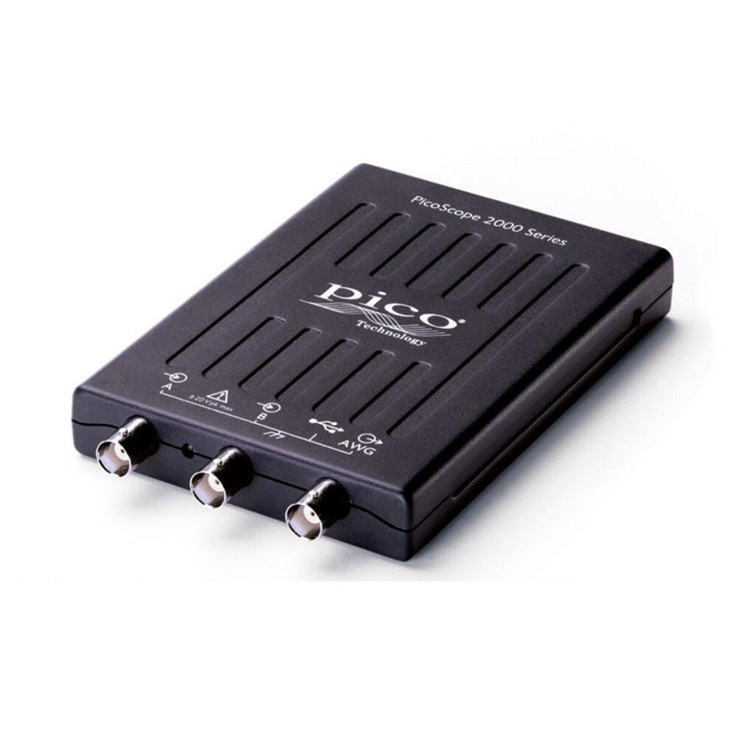

PICO示波器PicoScope 2204A

Pico 是 PC 示波器的市場供應者，是傳統臺式示波器的現代替代品。串行解碼和掩碼限值測試等高等級功能均為標準配置，無需支付更多昂貴的 “選件 ”費用。我們還長期通過免費軟件升級來增加新功能 - 您的 PicoScope 將越來越好。PicoScope 2000 系列屬于超緊湊型 8 位示波器和混合信號示波器 (MSO) 系列。2000B 型號提供更多內存和帶寬。所有型號均由 USB 供電，內置函數發生器和 AWG。

2 通道、4 通道和 MSO 型號

6 種儀器合而為一

超緊湊設計

高達 100 MHz 的帶寬

高達 128 MS 的緩沖存儲器

標配超過 38 種串行協議解碼

USB 連接和供電

Windows、Linux 和 Mac 軟件

PP917：PicoScope 2204A-D2：10 MHz 雙通道示波器（不帶探頭）

PP906：PicoScope 2204A：10 MHz 雙通道示波器

PP966：PicoScope 2205 A-D2：25 MHz 雙通道示波器（不帶探頭）

PP907：PicoScope 2205 A：25 MHz 雙通道示波器

PQ012：PicoScope 2206B：50 MHz 雙通道示波器

PQ013：PicoScope 2207B：70 MHz 雙通道示波器

PQ014：PicoScope 2208B：100 MHz 雙通道示波器

PQ015：PicoScope 2405 A：25 MHz 4 通道示波器

PQ016：PicoScope 2406B：50 MHz 4 通道示波器

PQ017：PicoScope 2407B：70 MHz 4 通道示波器

PQ018：PicoScope 2408B：100 MHz 4 通道示波器

PQ008：PicoScope 2205 A：MSO 25 MHz 2+16 通道混合信號示波器

PQ009：PicoScope 2206B：MSO 50 MHz 2+16 通道混合信號示波器

PQ010：PicoScope 2207B：MSO 70 MHz 2+16 通道混合信號示波器

PQ011：PicoScope 2208B：MSO 100 MHz 2+16 通道混合信號示波器

套件內容和附件

PicoScope 2000 系列示波器套件包含以下物品：

USB 2.0（兼容 USB 3.0/3.1）電纜

兩個或四個 x1/x10 無源探頭（不含探頭的套件除外）

數字輸入電纜（限 MSO 型號）

20 個邏輯測試夾（限 MSO 型號）

快速入門指南

TA375：無源探頭：100 MHz 1:1/10:1 無源示波器探頭

TA136：邏輯電纜：20 路 25 厘米數字電纜（僅適用于 MSO）

TA139：測試夾：每包 12 個邏輯測試夾（僅適用于 MSO）

CC017：校準證書：PicoScope 2000 系列示波器的校準證書

產地：英國

帶寬（-3 dB）：10 MHz

上升時間（計算）：35 毫微秒

軟件低通濾波器：不適用

垂直分辨率：8 位

增強型垂直分辨率：高達 12 位

輸入范圍：±50 mV、±100 mV、±200 mV、±500 mV、±1 V、±2 V、±5 V、±10 V、±20 V

輸入靈敏度：10 mV/div 至 4 V/div（10 垂直分度）

輸入耦合：交流/直流

輸入連接器：?jiǎn)味?，BNC(f)

輸入特性：1 MΩ ± 1 % ∥ 15 pF ± 2 pF

模擬偏移范圍（垂直位置調節）：無

模擬偏移控制精度：不適用

直流精度：± 3 % 滿量程 ± 200 μV

過壓保護：± 100 V（直流 + 交流峰值），Max 10 kHz

Max采樣率 1 通道：100 MS/s

(實時）2 通道：50 MS/s

等效時間采樣率 (ETS)：2 GS/s

Max采樣率（USB 流）：1 MS/s

Min時基：10 ns/div

Max時基：5000 s/div

捕獲存儲器（塊模式，活動通道共享）：8 kS

捕獲存儲器（USB 流模式，PicoScope 6）：100 MS（活動通道共享）

捕獲內存（USB 流模式，PicoSDK）：Max可用 PC 內存

波形緩沖器（PicoScope 6）：10 000

每秒Max波形數：2000
