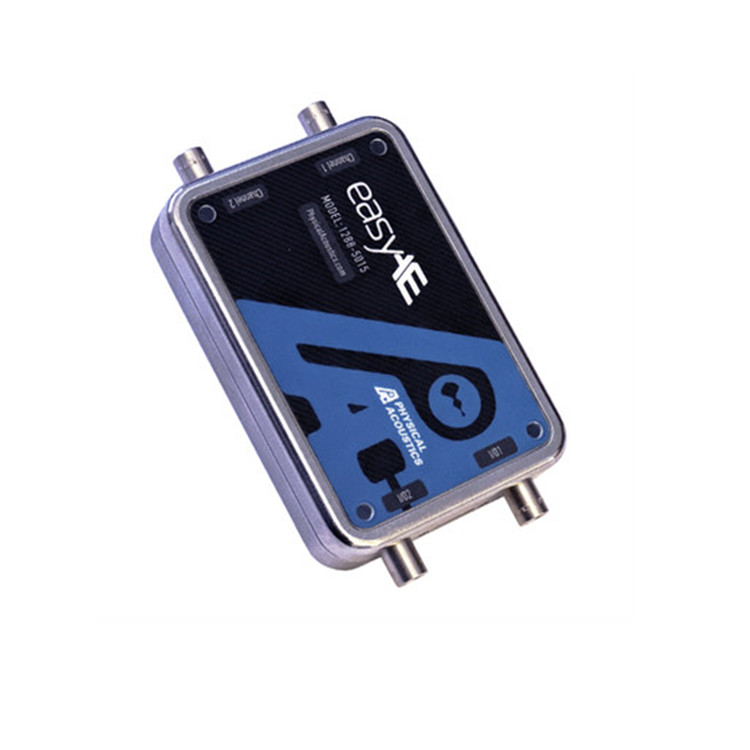

PAC信號處理系統EasyAE

EasyAE 是 Physical Acoustics新推出的雙通道聲發射 (AE) 數據采集和數字信號處理系統。EasyAE 只有名片大小，使用 USB-C 通信接口。 EasyAE 是研發實驗室、大學、工業交鑰匙系統以及任何要求低噪音、低通道數和低成本的應用的理想之選。數據采集板內置波形數據流功能，可將波形連續傳輸到硬盤。EasyAE 系統可進行傳統的 AE 特征提取、AE 信號處理以及基于波形的采集和處理。使用 AEwin 控制軟件可記錄和讀取 AE 撞擊數據和波形。

• 雙通道 AE 儀器，具有所有標準 AE 功能
• 小巧便攜式裝置
• 高速 USB C 型接口，確保與任何現代 PC或筆記本電腦兼容
• 直接使用 PC 電源
• 運行 Windows 10 或更新版本
• LED 顯示屏，可快速向用戶更新電源/命中/報警狀態
• 全 AE 帶寬響應，每通道采樣率高達 10MHz
• 使用 PAC 標準 Alpha AE 傳感器或 “PK ”或 LP 系列積分傳感器或前置放大器
• 每通道兩路模擬參數輸入
• 波形流功能，每通道高達 5MSPS

1288-5025：Easy AE 帶通信電纜和出廠包裝盒

WO80-0500：電纜，Lemo 00 至 BNC，6 英尺，RG174，50 歐姆

1288-7001-ACQ-KEY-SW：用于 EasyAE 軟件的 AEwin 64 和 1 個（基于 USB 密鑰的）采集許可證。

1288-7001-ACQ-FILE-SW：用于 EasyAE 軟件的 AEwin 64 和 1 個（基于文件的）采集許可證

1288-7001-BR-KEY-SW：用于 EasyAE 軟件的 AEwin 64 和 1 個（基于 USB 密鑰的）底座重放許可證。

1288-7001-BR-FILE-SW：AEwin 64 for EasyAE 軟件和 1 個（基于文件的）基本重放許可證

1288-7001-AR-KEY-SW：1 個（基于 USB 密鑰的）AEwin 64 for EasyAE 的關聯

重放許可證

1288-7001-AR-FILE-SW：1 個（基于文件的）AEwin 64 for EasyAE 的關聯重放許可證

1288-7003：EasyAE LabView 和軟件開發工具包

產地：美國

AE 輸入：2 通道/USB 節點（max.3 個節點/系統）

帶寬響應：21.0 kHz 至 1.0 MHz

AE 數字化：內部 18 位，每通道 10 MSPS A/D

參數輸入：2 通道+/- 10V，16 位,185 kΩ 輸入阻抗，與現成的數字輸入/輸出模塊連接

數字輸入/輸出：使用MC USB - 1024HLS

前置放大器：內置在軟件中打開/關閉

操作系統：Windows 10 及以上

機箱尺寸： 3.25”長（3.85 英寸至連接器兩端）x2.25”寬 x 0.63”高

（83 毫米（98 毫米）x 57 毫米 x 16 毫米

重量：0.15 磅（65 克）

電源要求：<100mA @5V 運行，由 PC 的 USB 端口提供

外部接口：高速 USB 3.0，5 Gbps

溫度工作溫度：32° F- 115° F ( 0° - 45° C)

存儲溫度：-4 ° F - 140 ° F（-20° C - 60° C）
