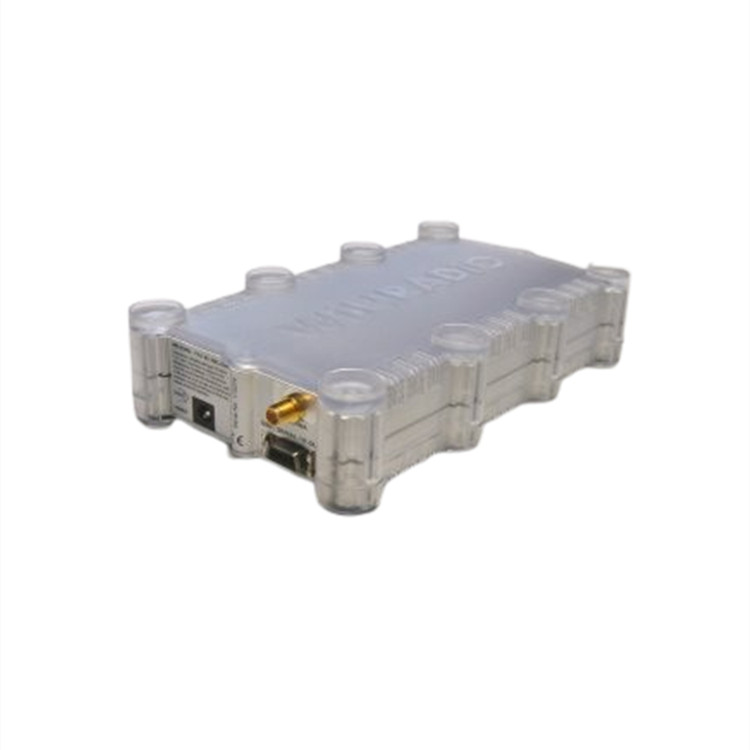

WINRADIO接收器WR-G315e

WiNRADiO WR-G315e 是一款軟件定義的高性能 VHF/UHF 接收器（9 kHz 至 1800 MHz，使用可選的天線多路復用器和頻率擴展器可擴展至 8599 MHz），帶有 USB 接口，是 WR-G315i 接收器的外置版本。該接收機采用 SDR 架構，具有高靈活性、可觀的動態范圍和高靈敏度。許多有用的功能對接收機進行了補充，使其不僅能充當監控接收機，還能充當測量接收機，如校準 S-表（以 dBm、µV 或 S 單位顯示接收信號電平，可達 -140 dBm 的噪聲本底）、多個頻譜分析儀以及許多其他功能，這些功能在同價位的接收機上通常找不到。接收機通過 USB 端口與 IBM 兼容電腦連接。一臺電腦可控制多臺接收機，組成多通道高頻接收系統。接收機有自己的板載數字信號處理器（DSP），信號輸入不依賴于電腦聲卡；接收機本身使用高性能模數轉換器完成數字化。由于 DSP 執行后階段的中頻濾波和所有解調，因此這款接收機由軟件定義，這意味著只需更改軟件，就能輕松添加其他解調或解碼模式。(例如，還可選配 DRM 解碼器/解調器）。該接收機可通過 USB 接口輕松安裝到任何現代計算機上，是 VHF/UHF 監聽和監測的移動解決方案。

嵌入式計算、授時和遙測產品

甚高頻/更高頻掃描接收機

SDR 架構

可觀的動態范圍

高靈活性、高靈敏度

USB 端口與 IBM 兼容電腦連接

標準 WR-G315e 包裝包括

WR-G315e 接收機

用戶指南

應用下載說明（根據要求提供光盤，如圖所示）

低噪聲線性電源

啟動天線

USB 電纜

BNC 至 SMA 適配器

天線多路復用器和頻率擴展器選件

其他硬件選件

數字解碼器

DRM 解碼器選件

APCO P25 解碼器選件

中繼選件

數字套件

客戶端/服務器選件

產地：美國

接收器類型：基于 DSP 的 SDR，帶有基于 DDS 的雙變換超外差前端

頻率范圍：9 kHz 至 1800 MHz（3500 或 8599 MHz，可選配 AMFE 裝置）（法律規定的蜂窩無線電話頻率除外）

調諧分辨率：1 Hz

模式：AM、AMS、LSB、USB、DSB、ISB、CW、FM（使用可選的 WFM 解調器時為寬調頻）

圖像 2 至 100 MHz：60 dB typ.

圖像 100 至 1000 MHz：50 dB typ.

IP3：0 dBm @ 20kHz

無雜散動態范圍：90 dB

MDS：-135 dBm

相位噪聲：-148 dBc/Hz @ 100 kHz

內部雜散：通常低于 -105 dBm 的等效天線輸入

RSSI 精度：2 dB typ.

RSSI 靈敏度：-137 dBm

帶寬：50 至 15000 Hz（以 1 Hz 為單位調整）；230 kHz（僅 WFM 選件）

掃描速度：50 通道/秒

中頻 IF1：109.65 MHz

中頻 IF2：16 kHz

屋頂濾波器：2 x 4 極 20 kHz 晶體濾波器

調諧精度：1 ppm（25 ℃ ± 2 ℃）

頻率穩定性：0.5 ppm（0 至 60 ℃）

天線輸入：50 Ω（SMA 連接器）

Max輸入電平：+18 dBm

輸出：通過 USB 接口輸出數字化中頻和音頻信號

接口：USB（兼容 1.0 和 2.0）

長度：166 mm（6.5 英寸）

寬度：97 mm（3.8 英寸）

高度：41 mm（1.6 英寸）

重量：430 克（15.1 盎司）

政府、軍事、監控、廣播監測、工業和要求苛刻的消費應用
