Geckodrive步進驅動器G210

G210 是帶有步進脈沖倍增器的 G201。這意味著它具有可選的分辨率或全步進、半步進、5 微步進和 10 微步進，以及在通用接地和通用 +5V 之間進行選擇的選項。G210 使用兩件式模塊主連接器。連接器分為兩部分：端子 1 至 6（電源和電機引線）和端子 7 至 12（控制接口）。將連接器主體向上拉，使其脫離 G210 上的配對接頭引腳，即可分別取下兩個連接器。要將 G210 安裝到散熱器或機箱上，須先拆下連接器。在開始使用之前，請確保有一個合適的步進電機、一個適合電機的直流電源和一個電流設定電阻器。電機的額定相電流須在 0.3 至 7 A之間。電源電壓須是電機額定電壓的 4 至 20 倍。電流設定電阻可以是 1/4 瓦、5 % 的元件，一個步進和方向脈沖源。G210 可選步進驅動器自購買之日起一年內保證無制造缺陷。

本機分辨率10 uStep (2000 PPR) 全步半步 5 uStep

額定功率80 VDC，7 A

電機控制類型步進

金屬處理陽極氧化底座和外殼

保修三年零件和人工保修

有四個可設置選項。這些選項可通過跳線塊的分流設置啟用或禁用。

(1) 自動電流降低：當電機停止時，G210 會(huì )將電機相電流降低至設定值的 33 %。如果啟用，則在后一個階躍脈沖發送至驅動器后 1 秒鐘自動減小電流?？蓡⒂没蚪米詣?dòng)電流降低功能。

(2) 降低電流范圍：除正常電流范圍（1 至 7 A）外，G210 還可在降低電流范圍（0.3 至 2 A）內運行。此范圍用于電機相電流小于 1 A。自動電流減小功能不適用于此電流減小范圍。

(3) NEMA-42 電機：如果驅動器要與 NEMA-42 框架尺寸的電機一起使用，請使用該選項。該選項可調整中帶補償電路，使該規格電機獲得更高性能。

(4) 中帶補償禁用：某些階躍脈沖源會(huì )產生 “粗糙 ”的定時。如果脈沖與脈沖之間的周期變化超過 +/-30 %，驅動器在計算階躍脈沖時可能會(huì )出現問題。該選項可禁用中頻補償電路，使驅動裝置對這種定時限制不敏感。因此，電機可能會(huì )出現中頻不穩定問題。

產地：美國

電源電壓：24 至 80 VDC

相電流：1 至 7 A和 0.3 至 2 A（2 個范圍）

自動電流降低：設定電流的 33 %，后一個階躍脈沖后 1 秒

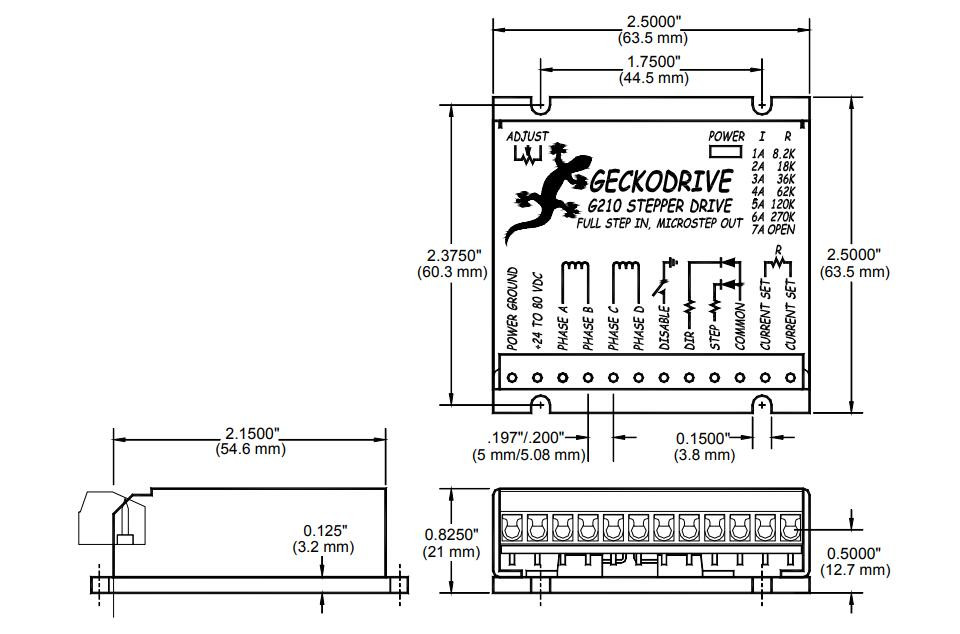

尺寸（寬×深×高）：2.5 × 2.5 × 0.85 英寸（63.5×63.5×21.5 mm）

安裝方式：4 個 6-32 螺釘，1.75 × 2.375 英寸（44.5 × 60 mm）

靜態電流：15 Ma 或更小

重量：3.6 盎司（100 g）

步進頻率：0 至 200 kHz

步進脈沖 “0 ”時間：0.5 uS min（步進在下降沿上）

溫度：0 至 70 ℃

階躍脈沖 “1 ”時間：4 uS min

濕度：0 至 95 %（無冷凝）

方向設置：1 uS min（步進邊沿后的保持時間為 20 uS min）

功率耗散：1 至 18 W（1 至 7 安培）

加工、數控制造、測試、3D 打印、定格動畫等行業
