Geckodrive步進驅動器G202

G202 使用一個兩件式模塊化主連接器。連接器分為兩部分：端子 1 至 6（電源和電機引線）和端子 7 至 12（控制接口）。將連接器本體向上拉，脫離 G201 上的配對接頭針腳，即可分別取下這兩個連接器。要將 G202 安裝到散熱器或機箱上，須先拆下連接器。通過安裝 G901 階躍脈沖倍增器板，可將 G202 轉換為 G212。取下驅動器的蓋子，然后用一把小尖嘴鉗將光電隔離器從插座中取出。將 G901 板插入該插座，然后重新蓋上蓋子。

本機分辨率10 uStep（2000 PPR）

額定功率80 VDC，7 A

金屬處理陽極氧化底座和外殼

保修三年零件和人工保修

產地：美國

電源電壓：24 至 80 VDC

相電流：1 至 7 A和 0.3 至 2 A（2 個范圍）

自動電流降低：設定電流的 33 %，后一個階躍脈沖后 1 秒

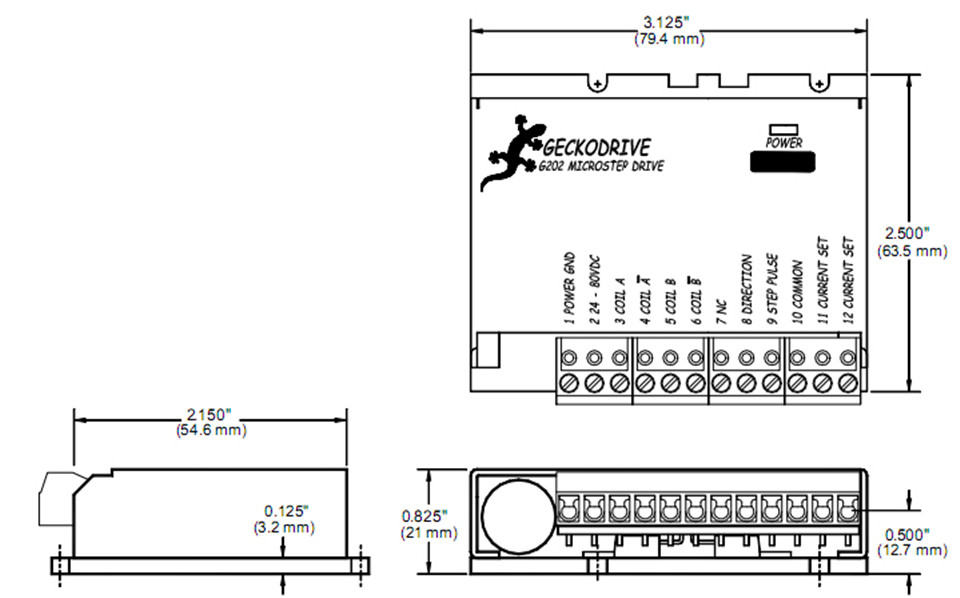

尺寸（寬×深×高）：3.125 × 2.5 × 0.85 英寸（79.4 × 63.5 × 21.5 mm）

安裝方式：4 個 6-32 螺釘，1.75 × 2.375”（44.5 × 60 mm）

靜態電流：15 毫安或更低

重量：4.5 盎司（130 g）

步進頻率：0 至 200 kHz

步進脈沖 “0 ”時間：0.5 uS min（在下降沿步進）

步進脈沖 “1 ”時間：4.5 uS min

溫度范圍：0 至 70 ℃

濕度：0 至 95 %（無冷凝）

方向設置：1 uS min（階躍邊沿后的保持時間為 20 uS min）

功率耗散：1 至 18 W（1 至 7 A）

加工、數控制造、測試、3D 打印、定格動畫等行業
