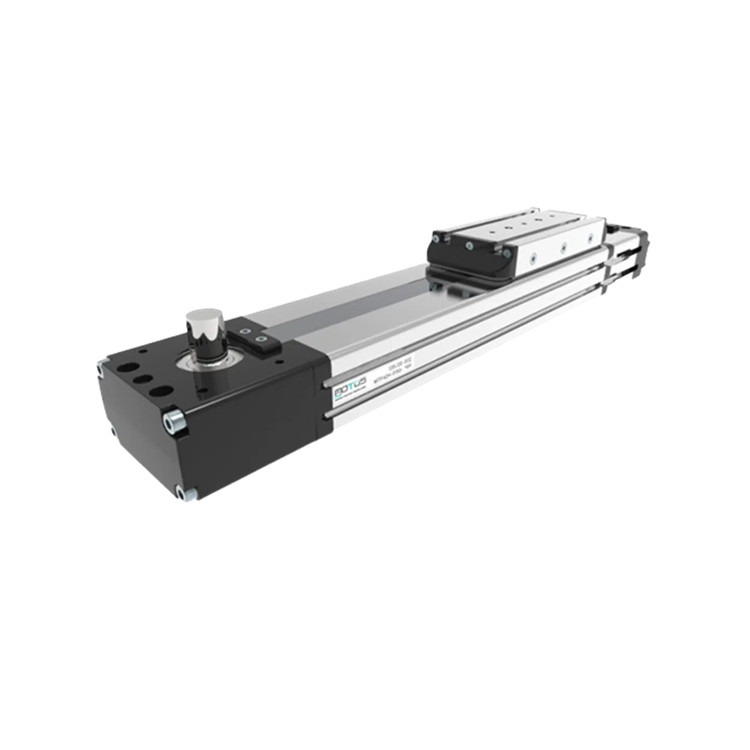

MOTUS皮帶傳動執行器MTF42

皮帶驅動執行器是配備齒形帶傳動裝置的裝置，其概念簡單但非常有效。這些執行器主要用于需要高動態的系統中，特別是當要移動的質量相對較小且需要高速度時。它們可以通過特定的布置實現非常長的行程，軸長可達 16 米。這些執行器的功能通常涉及將旋轉運動轉換為線性運動。這是通過傳遞運動的齒形帶傳動裝置實現的，由一個或多個承載和引導負載的滾珠導軌支撐。

• 帶滾珠導軌的皮帶驅動執行器，“扁平”版本
• 這些裝置為內部組件提供更大程度的保護，可用于污染環境或存在污染風險的環境。
• 皮帶驅動的線性執行器具有高生產速度。

由于尺寸緊湊且配件多樣，這些裝置易于安裝和快速集成。

產地：意大利

尺寸：42x75

速度max.: 3米/秒

行程長度max.: 6000 mm

行程長度min.: 100 mm

皮帶輪傳動比：每轉130 mm

皮帶輪齒數：26個齒

皮帶類型：鋼增強聚氨酯ATL5型，節距5 mm，寬度12mm

轉速max.: 1400轉/分鐘

版本 : H和L兩種版本

基重：

H版本：0毫米行程時為2.8 kg

L版本：0毫米行程時為2.4 kg

增加100毫米行程重量：0.32 kg

負載max.（動態條件下）

Fx：615 N

Fy：1275 N

Fz：1275 N

力矩

Mx：18 Nm

My：110 Nm

Mz：110 Nm

慣性矩：

鋁合金型材Ix：28 cm⁴

鋁合金型材Iy：37 cm⁴

重復精度：±0.05mm

軸向負載max.：250 N

空載扭矩：>0.3 Nm
