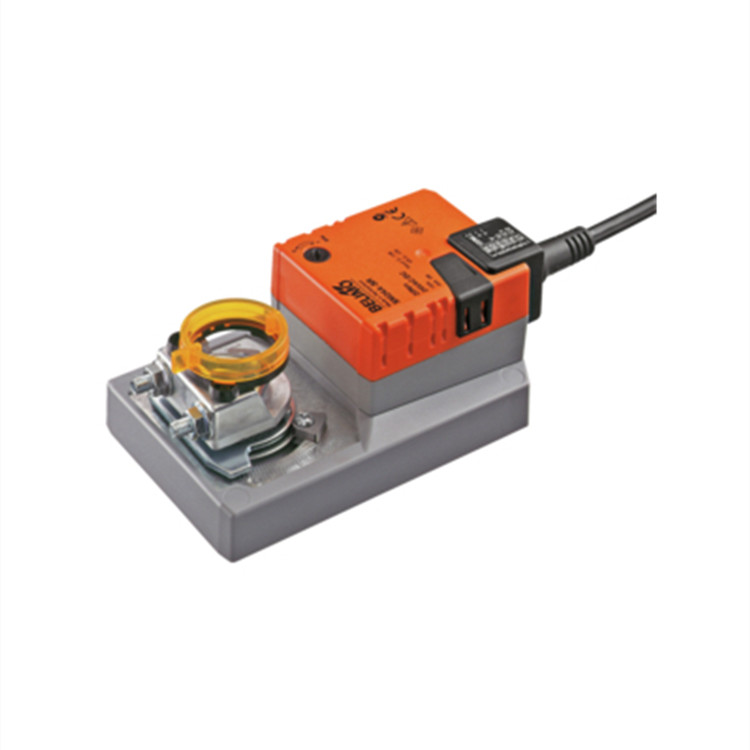

BELIMO風門執行器SM24A-SR

調節風門執行器，用于調節技術樓宇裝置中的風門，執行機構與 0 至 10 V 的標準控制信號連接，并驅動至控制信號所定義的位置。測量電壓 U 用于風門位置 0 至 100% 的電氣顯示，并作為其他執行機構的控制信號。直接安裝簡單，使用萬向軸夾直接安裝在風門軸上，隨附的防旋轉裝置可防止執行機構旋轉?？赏ㄟ^(guò)按鈕實現手動超控（只要按下按鈕或保持鎖定，齒輪傳動系統就會(huì )脫開）。旋轉角度可調，帶機械末端止動器。執行器具有過載保護功能，無需限位開關，到達終點止動器時自動停止。

空氣風門尺寸約 4 m²

扭矩電機 20 Nm

額定電壓 AC/DC 24 V

控制調節 2 至 10 V

位置反饋 2 至 10 V

輔助開關 1x SPDT 附加組件 S1A

輔助開關 2x SPDT 附加元件 S2A

反饋電位器 140 Ω 附加元件 P140A

反饋電位器 1 kΩ 附加元件 P1000A

反饋電位器 10 kΩ 附加元件 P10000A

電壓/電流信號轉換器 100 kΩ 4 至 20 mA，電源 AC/DC 24 V Z-UIC

壁式安裝定位器 SGA24

用于內置安裝的定位器 SGE24

用于前面板安裝的定位器 SGF24

用于壁式安裝的定位器 CRP24-B1

用于標準軸夾的傳動臂（可逆） AH-20

軸伸 240 mm ø20 mm，用于阻尼器軸 ø12 至 21 mm 鉻鎳合金 AV12-25-I

軸加長桿 240 mm ø20 mm，適用于阻尼器軸 ø8 至 22.7 mm AV8-25

適用于阻尼器曲柄臂的球形接頭 KH8 KG8

適用于 KH8 / KH10 減震器曲柄臂的球形接頭 KG10A

減振器曲柄臂 槽寬 8.2 mm，夾緊范圍 ø10 至 18 mm KH8

單面軸夾，夾緊范圍 ø8 至 26 mm，多包 20 件。K-ENSA

單面軸夾，夾緊范圍 ø12 至 26 mm，適用于鉻鎳軸(INOX)，多包 20 件。K-ENSA-I

軸夾可逆，夾緊范圍 ø10 至 20 mm K-SA

防轉機構 180 mm，多包 20 件。Z-ARS180

防轉機構 230 mm，多包 20 件。Z-ARS230

成型插入件 10x10 mm，多包 20 件。ZF10-NSA

成型插件 12x12 mm，多包 20 件。ZF12-NSA

15x15 mm 成形插入件，多包 20 件。ZF15-NSA

成型插件 16x16 mm，多包 20 件。ZF16-NSA

連桿操作安裝組件，用于平面安裝 ZG-SMA

位置指示器，多件裝 20 個 Z-PI

用于 SM 至 A 至 SM 至 /AM 至 /SMD24R 的基板延長件 Z-SMA

產地：德國

額定電壓：AC/DC 24 V

額定電壓頻率：50/60 Hz

額定電壓范圍：AC 19.2 至 28.8 V / DC 19.2 至 28.8 V

運行功耗：2 W

靜止時功耗：0.4 W

電線尺寸消耗功率：4 VA

供電/控制連接：電纜 1 米，4x 0.75 mm²

并聯運行：是（注意性能數據）

電機扭矩：20 Nm

工作范圍 Y：2 至 10 V

輸入阻抗：100 kΩ

位置反饋 U：2 至 10 V

位置反饋 U 注：Max. 1 mA

位置精度：± 5 %

電機運動方向：通過開關 0/1 選擇

運動方向說明：Y = 0 V：在開關位置 0（順時針旋轉）/1（逆時針旋轉）

手動控制：使用按鈕，可鎖定

旋轉角度：Max 95°

旋轉角度注釋?zhuān)嚎赏ㄟ^(guò)可調機械末端止動器對兩側進行限制

電機運行時間：150 秒/90 度

電機噪音水平：45 dB(A)

機械接口：10 至 20 mm可逆通用軸夾鉗

位置指示：機械式，可插拔

保護等級 IEC/EN：III，超低電壓 (SELV)

電源 UL：2 類電源

防護等級 IEC/EN：IP54

防護等級 NEMA/UL：NEMA 2

外殼：UL 外殼類型 2

EMC：CE 根據 2014/30/EU

低電壓指令：CE 根據 2006/95/EC

認證：IEC/EN IEC/EN 60730-1 和 IEC/EN 60730-2-14

供暖、通風、空調系統
