BELIMO控制閥C415Q-J

Belimo ZoneTight 系列閥門的設計目的是在狹小的空間內更大限度地提高工作效率，為壓力依賴型和壓力無關型區域應用設定了新的性能標準。與傳統的區域閥相比，QCV、PIQCV 和 PIFLV 閥門-執行器組合的功耗降低了 95 %。它們還具有免工具安裝（執行機構與閥門一起安裝）的特點，從而簡化了調試并降低了人工成本。Belimo ZoneTight 產品系列的控制閥可確保對液壓系統進行長久性的準確控制。

分區閥，2 通，外螺紋

用于封閉式冷熱水系統

用于通風和供暖系統中的水側關閉功能和連續控制

執行器卡入式安裝

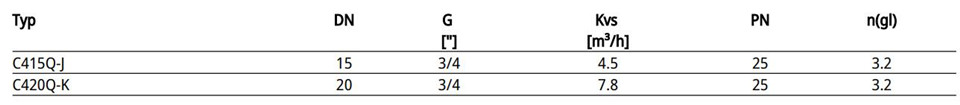

kvs 變量

閥桿延長件 CQ ZCQ-E

外螺紋球閥管接頭 DN 15 Rp 1/2" ZR4515Q

外螺紋球閥管接頭 DN 20 Rp 3/4" ZR4520Q

產地：德國

介質：冷水和熱水，含乙二醇（Max體積為 50 %）的水

介質溫度：2 至 100 ℃ [36 至 212 ℉]

介質溫度 備注：帶執行機構 2 至 90 ℃

關閉壓力 Δps：520 kPa

壓差 Δp_max：280 kPa

壓差注釋?zhuān)旱驮胍暨\行時為 50 kPa

流量特性曲線：等百分比 (VDI/VDE 2173)，在開啟范圍內更優化

泄漏率：氣泡密封，泄漏率 A (EN 12266-1)

旋轉角度：90°

旋轉角度范圍：15 至 90°

管道連接：外螺紋；符合 ISO 228-1 標準

安裝位置：水平（相對于主軸）

維護：免維護

閥體材質：黃銅

關閉體材質：鍍鉻黃銅

閥桿材質：黃銅

閥桿密封材質：EPDM O 型圈

閥座材質：PTFE，O 型圈 EPDM

供暖、通風、空調系統
