BELIMO控制閥EV050R3+BAC

Belimo Energy Valve 是一種與壓力無關的控制閥，還能監控套準性能和能耗。如有需要，它可以調節 Delta T 值并與物聯網云通信。帶傳感器引導流量或功率的控制球閥，流量或功率控制，功率和能量監控功能，3 通，內螺紋和外螺紋，PN 25（能量閥）Belimo 能量閥由一個特性控制閥、一個執行器和一個帶邏輯和傳感器模塊的熱能表組成。邏輯模塊包含電源、通信接口和近場通信接口。所有相關數據都在傳感器模塊中進行測量和記錄。熱能表的模塊化設計意味著即使更換傳感器模塊，邏輯模塊仍可保留在系統中。

額定電壓 AC/DC 24 V

連續控制、通訊控制、混合控制

用于封閉式水系統

用于空氣處理和加熱系統的連續水側控制

以太網 10/100Mbit/s、TCP/IP、集成網絡(luò )服務器

通過 BACnet、Modbus、Belimo 的 MP-Bus 或傳統控制進行通信

可提供 PoE（以太網供電）

傳感器信號轉換

乙二醇監控

1 LED 指示燈綠色

2 流量方向

3 NFC 接口

4 手動調節按鈕

熱能表傳感器模塊 DN 15 R-22PE-0UC

熱能表傳感器模塊 DN 20 R-22PE-0UD

傳感器模塊熱能表 DN 25 R-22PE-0UE

傳感器模塊熱能表 DN 32 R-22PE-0UF

傳感器模塊熱能表 DN 40 R-22PE-0UG

傳感器模塊熱能表 DN 50 R-22PE-0UH

• Bus 轉換器 G-22PEM-A01

帶熱電偶套管 DN 15 的 T 型件 A-22PE-A01

帶浸入式套管 DN 20 的 T 型件 A-22PE-A02

帶熱電偶套管 DN 25 的 T 型件 A-22PE-A03

帶浸入式套管 DN 32 的 T 型件 A-22PE-A04

帶浸入式套管 DN 40 的 T 型件 A-22PE-A05

帶熱電偶套管 DN 50 的 T 型件 A-22PE-A06

不銹鋼浸入式套管, 80 mm, G 1/2”, SW27 A-22PE-A08

用于 DN 15...50 球閥的閥頸延長件 ZR-EXT-01

內螺紋球閥管接頭 DN 15 Rp 1/2" ZR2315

內螺紋球閥管接頭 DN 20 Rp 3/4" ZR2320

內螺紋球閥管接頭 DN 25 Rp 1" ZR2325

內螺紋球閥管接頭 DN 32 Rp 1 1/4" ZR2332

球閥內螺紋管接頭 DN 40 Rp 1 1/2" ZR2340

內螺紋球閥管接頭 DN 50 Rp 2" ZR2350

管接頭 DN 15 Rp 1/2“, G 3/4” ZREV15F

管接頭 DN 20 Rp 3/4“, G 1” ZREV20F

管接頭 DN 25 Rp 1“、G 1 1/4” ZREV25F

管接頭 DN 32 Rp 1 1/4“，G 1 1/2” ZREV32F

管接頭 DN 40 Rp 1 1/2“，G 2” ZREV40F

管接頭 DN 50 Rp 2“、G 2 1/2” ZREV50F

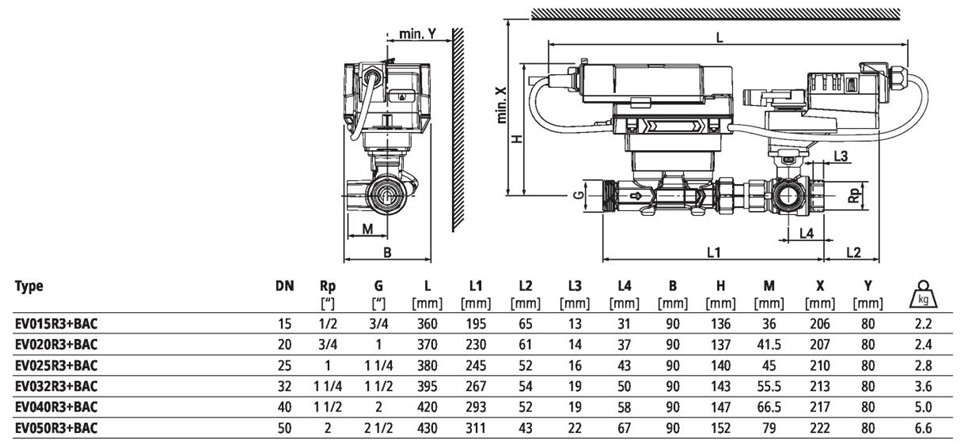

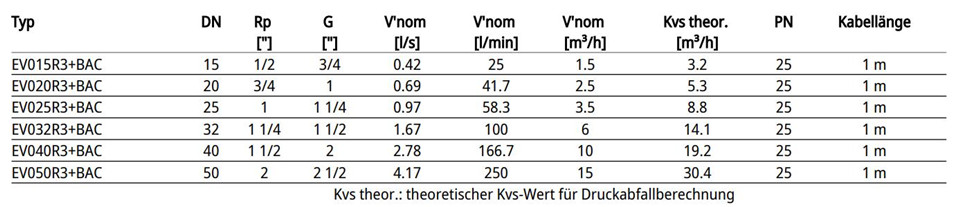

產地：德國

額定電壓：AC/DC 24 V

額定電壓 頻率：50/60 Hz

工作范圍：AC 19.2 至 28.8 V / DC 21.6 至 28.8 V

運行功耗：4 W (DN 15, 20, 25)；5 W (DN 32, 40, 50)

空閑位置功耗：3.7 W (DN 15, 20, 25)；3.9 W (DN 32, 40, 50)

耗電尺寸：6.5 VA (DN 15, 20, 25)；7.5 VA (DN 32, 40, 50)

電源/控制連接：電纜 1 米，6x 0.75 mm²

以太網連接：RJ45 插口

以太網供電 PoE：直流 37 至 57 V；11 W (PD13W)；IEEE 802.3af/at，類型 1，等級 3

電線、電纜

電源 AC/DC 24 V：電纜長度 <100 m，無需屏蔽或絞接

電源 PoE：可使用屏蔽電纜

工作范圍 Y：2 至 10 V

輸入電阻：100 kΩ

工作范圍 Y 可變：0.5 至 10 V

位置反饋 U：2 至 10 V

位置反饋 U 注：Max 1 mA

位置反饋 U 變量：0 至 10 V；0.5 至 10 V

電機聲功率級：35 dB(A) (DN 15, 20, 25, 32)；45 dB(A) (DN 40, 50)

V'max 可調：25 %至 100 V'nom

控制精度：±5 % (25 %至 100 V'nom) @ 乙二醇 0 % vol.

控制精度 備注：± 10 % (25 %至 100 V'nom) @ 乙二醇 0 至 60 % vol.

Min可控流量：1 % V'nom

配置：通過 NFC、Belimo Assistant 2；通過集成的網絡(luò )服務器

介質：水、含乙二醇的水，Max體積為 60 %

介質溫度：-10 至 120 ℃ [14 至 248 ℉]

關閉壓力 Δps：1400 kPa

壓差 Δp_max：350 kPa

壓差注釋?zhuān)旱驮胍暨\行時為 200 kPa

流量特性：等百分比 (VDI/VDE 2173)，在開度范圍內優化

流量特性曲線 注：可切換為線性（VDI/VDE 2173）

泄漏率：氣泡密封，泄漏率 A (EN 12266-1)

管道連接：內螺紋和外螺紋

安裝位置：水平（相對于主軸）

維護：免維護

手動調節：帶按鈕，可鎖定

測量原理：超聲波體積流量測量

流量測量精度：±2 %（20 %至 100 V'nom）@ 20 ℃ / 乙二醇 0 % vol.

測量精度流量：EN 1434 Class 2 @ 15 至 120 ℃；±5 % (20 %至 100 V'nom) @ 乙二醇 0 至 60 % vol.

Min流量測量：0.5 % V'nom

測量值顯示乙二醇：0 至 60 % 或 >60 %

乙二醇監控測量精度：± 4 % (0 至 60 %)

質量標準：ISO 9001

工作模式：類型 1

額定沖擊電壓供應/控制：0.8 kV

污染度：3

環境濕度：Max 95 % RH，無冷凝

環境溫度：-30 至 50 ℃ [-22 至 122 ℉]

儲存溫度：-40 至 80 ℃ [-40 至 176 ℉]

閥體材質：黃銅

流量測量管材質：鍍鎳黃銅閥體

關閉體材質：非腐蝕性鋼材

閥桿材質：非腐蝕性鋼材

閥桿密封材質：EPDM O 形圈

熱電偶套管材質：黃銅

T 型件材質：鍍鎳黃銅本體

供暖、通風、空調系統
