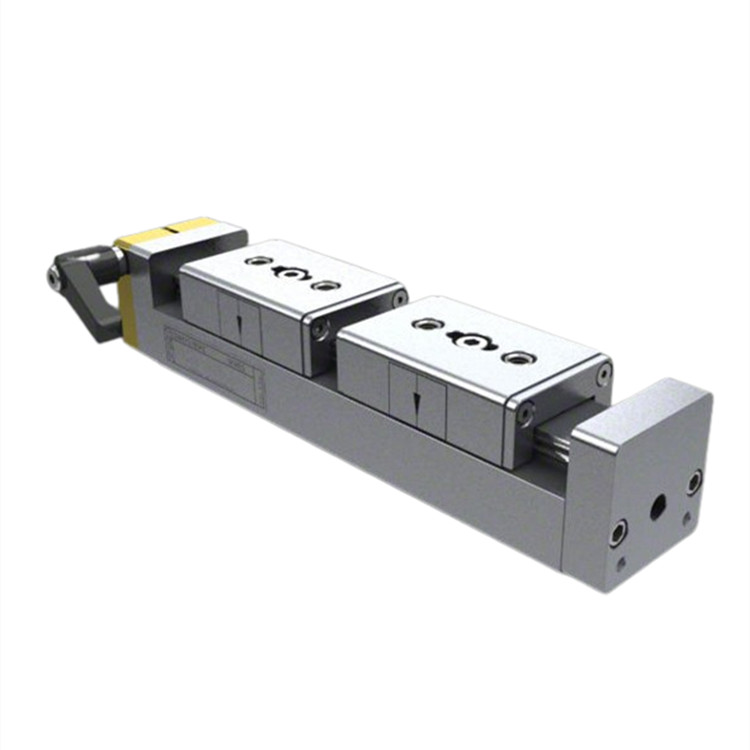

TOSS滑軌25 SEK-G-LR

在一般機械工程、材料處理技術或夾具制造中使用的氣動氣缸通常須輔以導向裝置。TOSS氣動執行器配有集成的導軌，無間隙。光滑線性滾珠導軌（B至型）或連續滾珠導軌（C型）可以滿足各種要求。TOSS氣動執行機構采用模塊化結構。氣缸集成在主體中，并連接到可移動的上部。氣動執行機構通過模塊底部的螺紋孔固定。氣口位于模塊背面、正面或側面。組合安裝板上的空氣接口位于正面和側面。頭部和正面的螺紋孔可用于安裝工具。根據所使用的氣動執行器，可提供不同的帶線性滾珠導軌或滑塊的手動裝置。

平行定位的手動調節裝置

隨附夾緊板

產地：德國

設計類型：直線滾珠導軌

定位距離：2 x 22.5；2 x 42.5；2 x 70；2 x 105 mm

螺紋主軸間距：1.5

主軸尺寸：M 10 / M10 - LH

適應溫度范圍：-10 至 +70 ℃

安裝位置：任意

基體、上部部件、蓋子材料：鋁

主軸螺母、托架、夾緊板材料：Ms58

螺紋主軸材料：VA
