CMC微型接觸器M0H01EGBKS

M0 微型接觸器主要用于控制電氣負載。由于 M0 微型接觸器設計緊湊（蓋板尺寸為 45 mm DIN 蓋），因此在私人、商業或工業系統中使用普遍。作為三相接觸器、控制接觸器或輔助接觸器，可通過信號燈或指示燈等簡單的方式顯示受控負載的運行狀態。這也確保了對當前負載狀態的可視監控。M0 微型接觸器和 WVS 組合在私人領域主要用作電熱水器或滾筒烘干機和洗衣機的控制或閉鎖接觸器。由于具有高可靠性和高質量，M0 微型接觸器是公寓和住宅配電板中的常用元件。

帶多種附件的輔助接觸器和三相接觸器

直流或交流電控制

無嗡嗡聲，磨損低

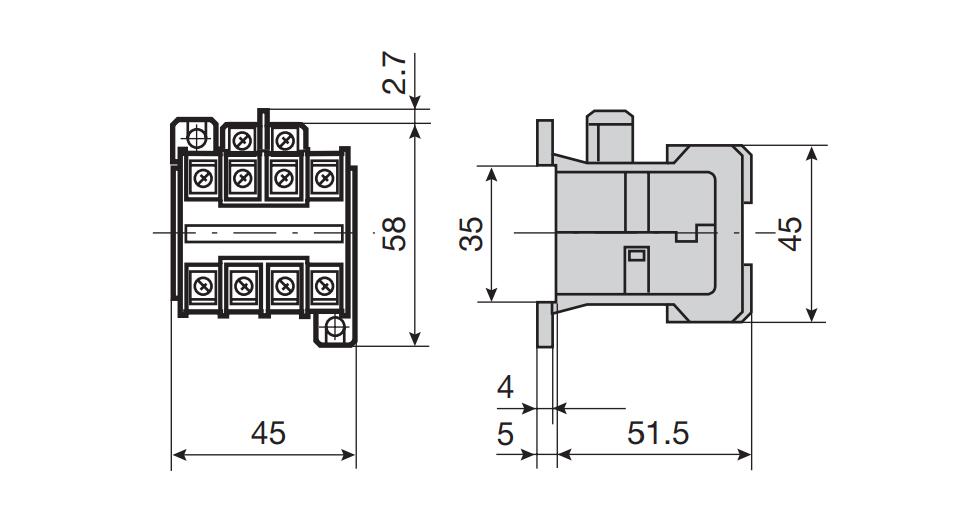

緊湊型設計（蓋子尺寸為 45 毫米 DIN 蓋）

觸摸安全、開放式連接端子，帶正負螺絲

可選低壓觸點，實現高接觸可靠性

可卡在 35 毫米 DIN 安裝導軌上或用螺釘固定

內置閥帽，安裝高度 53 mm

內置閥帽，安裝高度 68 mm

安裝軌

內置閥帽，型號 40-50

表面安裝閥蓋

表面安裝閥帽，型號 60-71

表面安裝閥帽，型號 80-82

表面安裝閥帽，90-99 型

單開關位置指示器

產地：德國

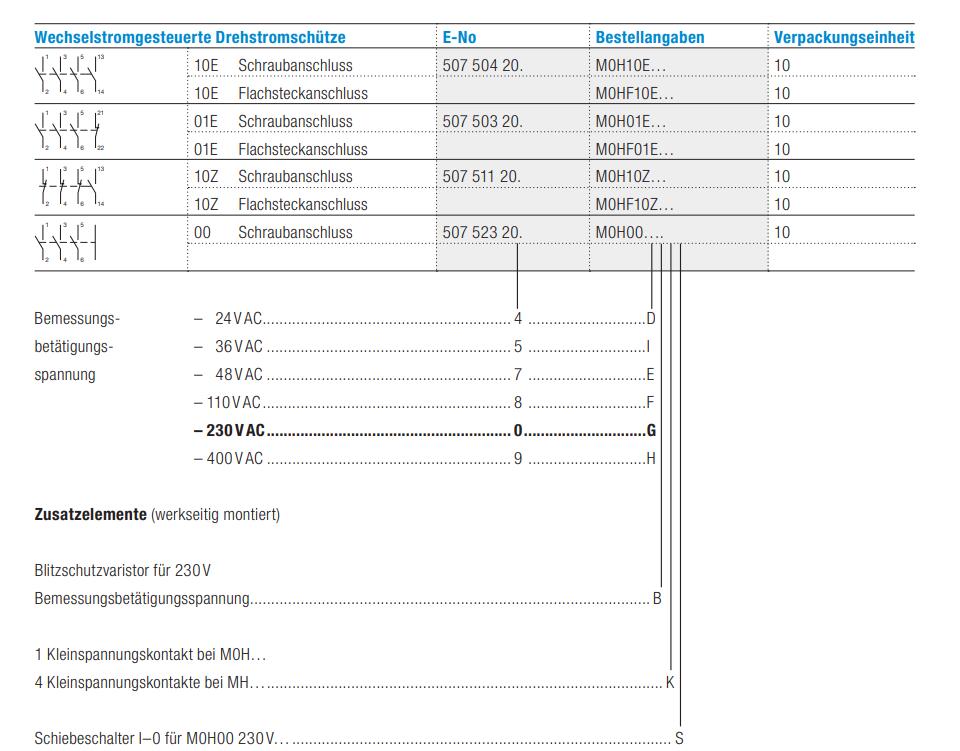

訂購號：507 503 20

連接方式：10Z 螺釘連接

額定工作電壓 U_e：400 (415) V~

額定工作電流 I_e（環境溫度 50 ℃ 時）：20 A

熒光燈開關 - 單開關，無補償：18 A

單開關，有補償：12 A

雙開關：18 A

白熾燈開關

規格 25 至 200 W：14 A

規格 300 至 1000 W：9 A

間歇運行時的開關頻率，l_th，占空比 60 %

常閉觸點，開關次數/小時：300

并聯 2 個觸點的負載：26 A

帶 AC1 的觸點 3 觸點并聯：40 A

并聯 4 個觸點：53 A

額定分斷能力合閘觸點：210 A

(cos φ1) 開口觸點：175 A

分斷能力 (400 V; cos φ 0.35)：140 A

閉合觸點的短路電阻 (cos φ 1)：250 A

低壓觸點

額定工作電壓 U_e max.：230 V~

額定工作電流 I_th：6 A

額定工作電流 AC15（基于 EN60947-5.1）：2 A

機械使用壽命，開關周期：5 x 10⁶

線圈的拾取和保持功率：3.2 至 3.6 W

Max硬導線連接橫截面：2 x 4 mm² (1 x 6 mm²)

Max軟導線連接橫截面：2 x 2.5 mm²

Max雙 AMP 扁平插頭連接耳的連接橫截面：6.3 x 0.8 mm

帶蓋保護等級符合 IEC/EN 60529 標準：IP 40

Max環境溫度：50 ℃；瑞典 SEMKO 的環境溫度：85 ℃(16 A，AC1 單安裝）

規范、標準：IEC 60947-4.1、EN 60947-4-1、CE

重量約：150 g

包裝單位：10 件

開關、控制照明系統、供暖系統、通風系統、水泵、熱泵、樓宇自動化中使用的其他驅動裝置：水泵的開關、機器控制接觸器、風門控制接觸器（通風系統）、控制電機的開關、卷簾驅動裝置
