KTR制動器KTR-STOP S-xx-F

被動式浮動制動器 KTR-STOP S-xx-F 可用作行車制動器或防護制動器。KTR-STOP S-xx-F 的制動鉗設計為浮動制動鉗，具有工作時無軸向力的優點。這樣，即使在調整不正確或安裝錯誤的情況下，也能避免對傳動系統造成損壞。導向環的使用和襯片磨損的可能性延長了維護周期，優化了運行成本。KTR-STOP S-xx-F 制動器可根據驅動裝置的大小用作行車制動器或防護制動器。該制動器的所有特點都是為了在惡劣的環境條件下可靠運行并降低運行成本而設計的。

在低溫條件下使用

為一體式制動鉗提供高防腐蝕保護

優化的浮動制動鉗設計

后部壓力連接

強化定心系統，優化浮動性能

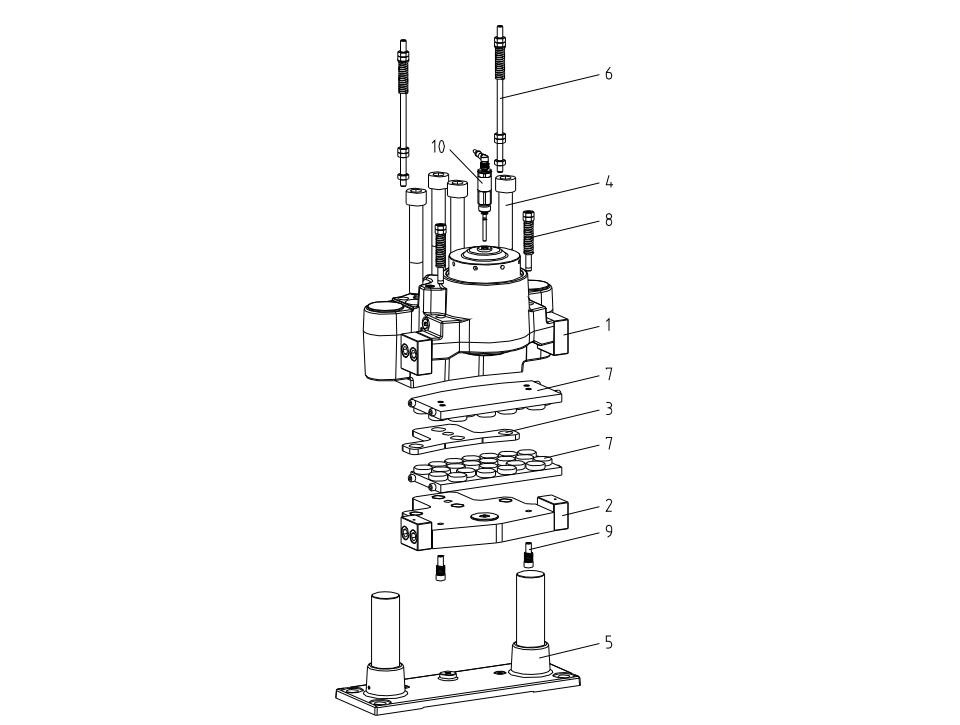

1 數量1 帶單個部件的外殼

2 數量1 帶單個部件的臺板

3 距離板

4 數量4 有頭螺釘 DIN EN ISO 4762 - 10.9

5 數量1 帶導向螺栓的底板

6 數量2 定心系統

7 數量2 制動墊

8 數量2 用于外殼的襯墊縮回裝置

9 數量2 對板襯墊縮回裝置

10 數量1 傳感器

產地：德國

重量：約 90 至 99 kg

剎車片寬度：125 mm

每個有機剎車片的表面積：約 29.000 mm²

燒結制動片表面積：約 20.000 mm²

每個制動片的Max磨損量：7 mm

標稱摩擦系數：μ = 0.4

制動活塞總面積 - 整個制動器：69 cm²

1 mm行程時每個制動鉗的容積：6,9 cm³

Max工作壓力：200 bar

制動盤厚度：20 至 40 mm

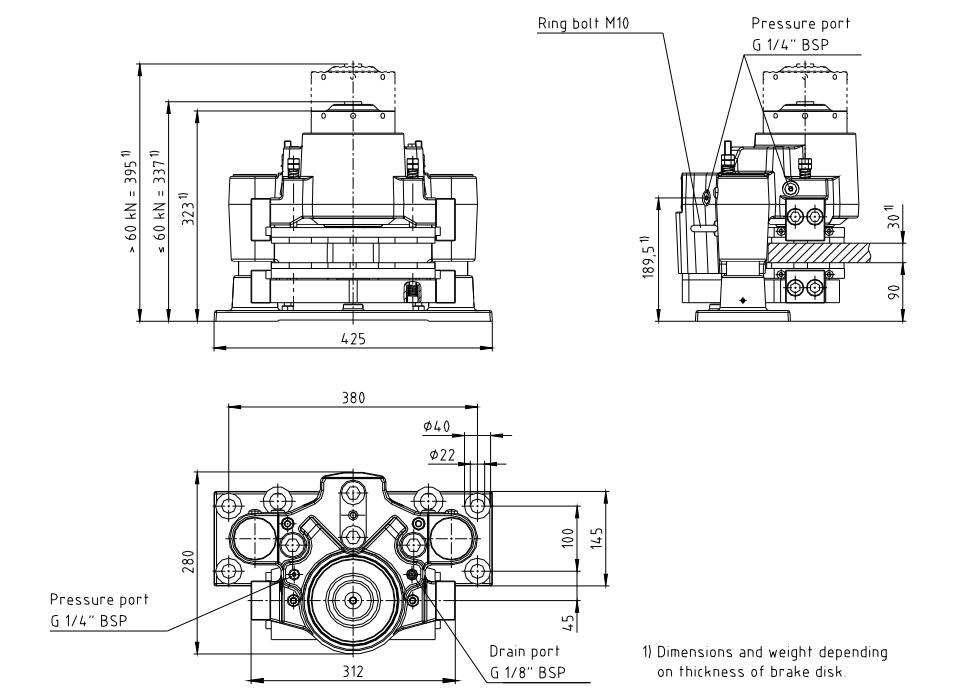

壓力口：1/4 英寸 BSP

排水口：1/8 英寸 BSP

朝向安裝面的浮動范圍：5 mm

軸上遠離安裝面的浮動范圍：10 mm

制動盤Min直徑 ØD_A：500 mm

工作溫度：-30 至 + 40 ℃

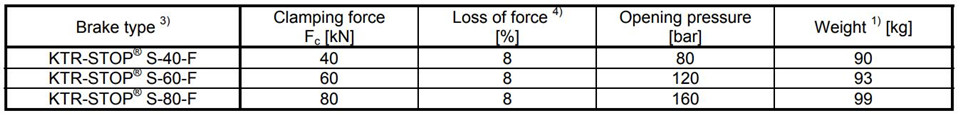

夾緊力Fc：40 kN

力損失：8 %

開啟壓力：80 bar

重量：90 kg

風力發電、非公路機械、農業、泵和壓縮機、自動化、機床、液壓、通用驅動技術、船用設備、發電機組
