POWERTRONIC電池充電器PB5468V

輸入電壓通過保險絲 1、干擾控制濾波器和整流器到達初級開關系統。濾波器可降低反饋到供電系統的干擾電壓，NTC 電阻器可限制浪涌電流?；仞佌鬏斎肟捎糜谶B接額外的存儲卡。230 伏輸入通過整流器直接為電容器充滿電，而 115 伏輸入則介入電容器組合 4a/4b。與整流器配合，這就是電壓倍增器。轉換器在 "半橋電路 "中作為推挽式轉換器運行。開關晶體管 6a 和 6b 由控制電路以可變的脈沖寬度周期性地接通和斷開。輸入電壓以交替極性出現在變壓器的初級繞組上，分流器為電子限流提供信號，以保護半導體免受過載。電路監控輸入電壓。當達到規定的限值時，開關晶體管 6a 和 6b 將被禁用。一旦輸入電壓回到容差范圍內，系統就會(huì )自動恢復正常運行。

功率高達 10000 瓦

輸入、輸出、外殼相互絕緣

設置過壓保護 OVP：前面板后的微調器 110-130 % U_nom

過載：電流限制 Ul- 特性

設置電流限制：前面板后的微調器 80-110 % I_nom

傳感器電纜：存在

設置電壓：前面板后的微調器

功能顯示：前面板上的綠色 LED

狀態顯示：前面板上的紅色 LED

UOff 時的開關：過電壓 > 5 s

復位狀態：前面板上的按鈕

Y；在 -20 至 + 45 ℃ 范圍內的溫控特性曲線。

Ci；并聯運行時的電流分擔

R；去耦二極管，通過 U_out <17 VDC 處的無電位觸點發出信號，用于冗余運行

A；輸出電壓和電流的測量裝置，數字式 31/2 位，精度 0.2 %± 1 位

產地：德國

輸入保險絲：3 x 160 至 230 VAC 3 相

輸入保險絲：MCB-50 A，3 極便攜式

輸入頻率：40 至 70 Hz；16 至 400 Hz

功率因數：約 0.7 容性

峰值系數：< 2.5

浪涌電流：25 倍額定電流

保險絲需連接在上游/自動 K 特性：20 A

空載電流消耗：< 25 W

開關接通延遲：1 s

過壓持續時間：5 ms 開關開/關 ≤ 95 %U_min ≥ 105 %U_max

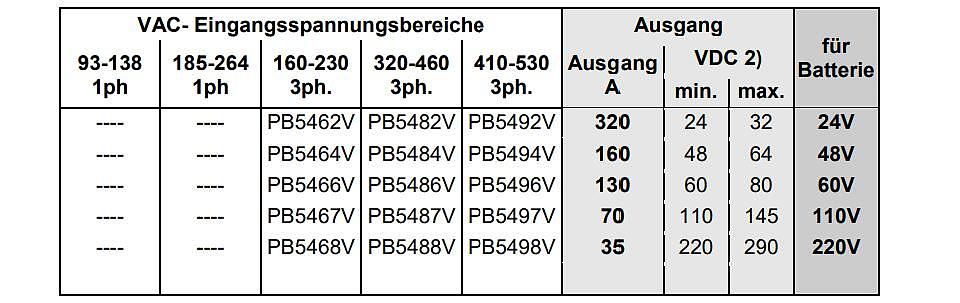

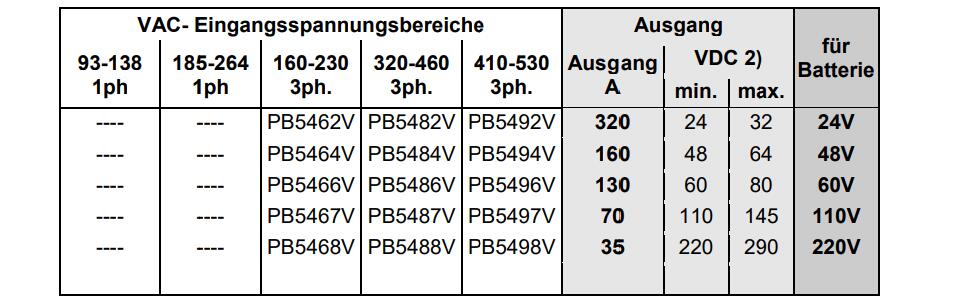

輸出電壓：24 V 電池，可調 24 至 32 VDC

輸出電流：320 ADC

溫度系數：0.02 %/℃

工作溫度范圍：-20 至 +70 ℃

電流降低：從 +55 至 +70 ℃ 降低 2.5 %/℃（無自動降低）

冷卻：內部直流空氣

過溫保護：電子，關機 - 冷卻后自動重啟

儲存溫度范圍：-40 至 +85 ℃

濕度：<75 % 無冷凝，根據要求可 >75 %

效率/滿載：> 88 %

開關頻率：20 kHz

40 ℃時的 MTBF：根據 MiL-HDBK217 標準約為 70 000h / 根據 SN29500 標準約為 2700FIT

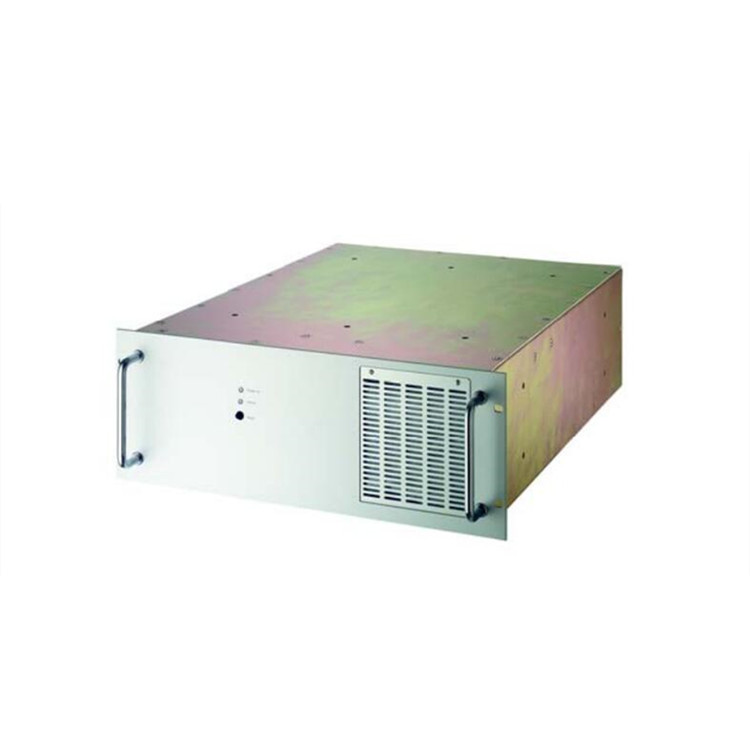

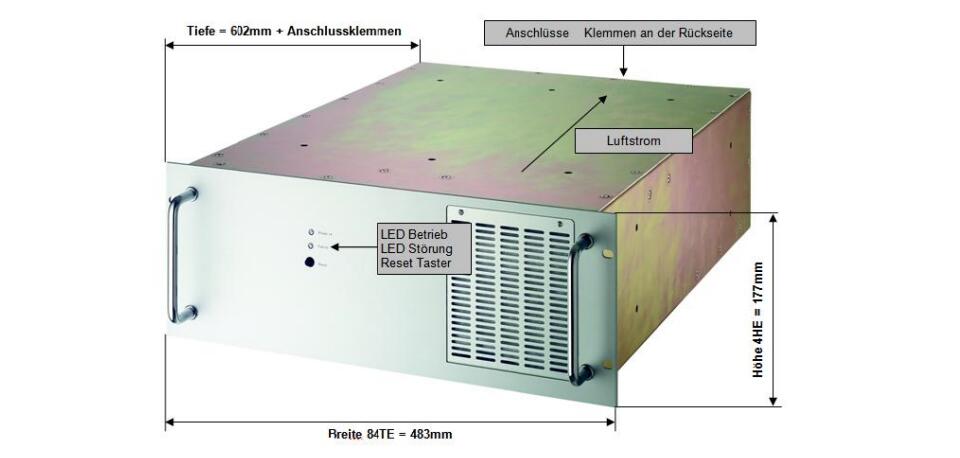

機械結構：19 "全機架 4 U，深約 602 mm，不帶端子

重量：約 50 kg

連接端子：端子位于后部

鐵路技術、固定和途中替代能源、控制技術、工業自動化、軍事應用
