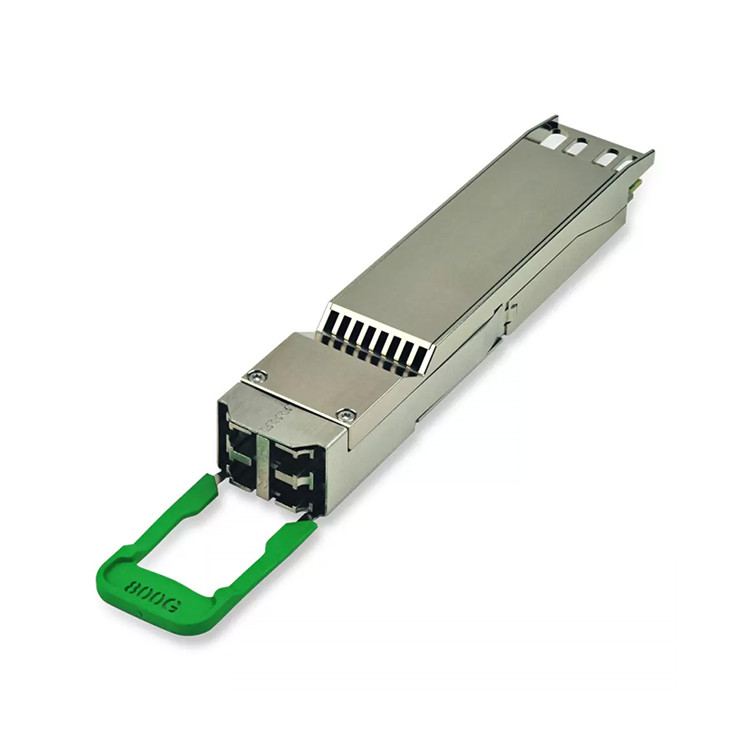

COHERENT光收發器FTCE4717E1PCB

Finisar  FTCE4717E1PxB 2x400G-FR4 OSFP 收發器模塊設計用于單模光纖長達 2 千米的千兆以太網鏈路。它們符合 OSFP MSA 以及 IEEE P802.3cu 和 P802.3ck 的部分規定。根據 OSFP MSA 的規定，可通過 I2C 接口提供數字診斷功能。如應用說明 AN-2038 所述，光收發器符合 RoHS 規范。

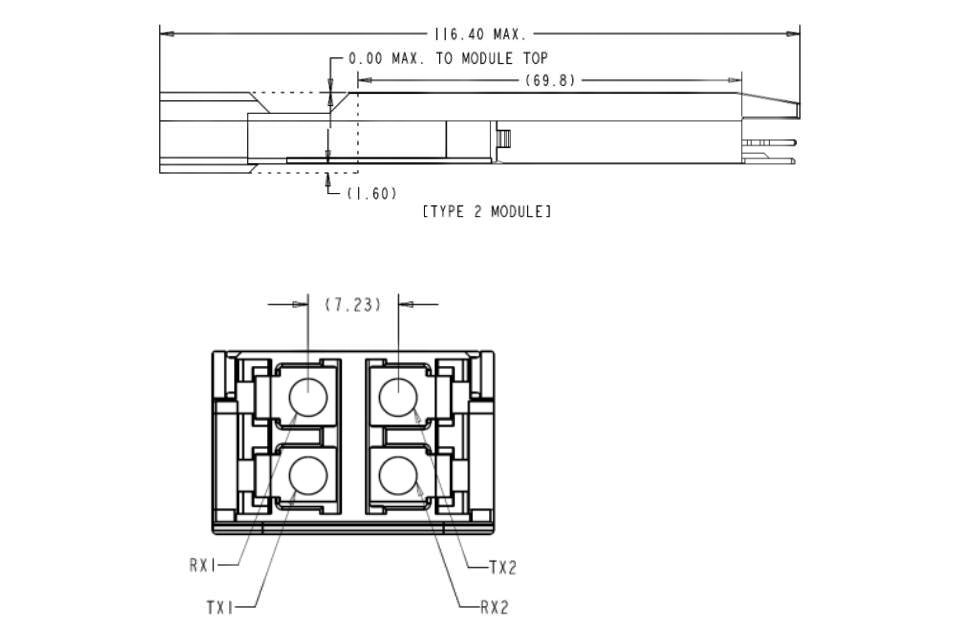

熱插拔 OSFP 類型 2

支持 2x425Gb/s 總比特率。(支持 2x400 FR4 并與 2x200 FR4 兼容）

帶對帶 SMF LC 雙工 UPC

封閉式頂部散熱片（可選 RHS 和鰭狀散熱片）

外殼溫度范圍 15 至 70 ℃

單路 3.3 V 電源，17 W

符合 IEEE 802.3cu 標準

8x100G PAM4 基于 EML 的 CWDM 發射器

8x100G PAM4 重新定時的 106.25Gb/s PAM4 電氣接口，符合 IEEE 802.3ck

FTCE4717E1PCB（通用型封閉式頂部散熱器）

FTCE4717E1PCB-2N（通用型，MSA 滑動散熱器

FTCE4717E1PCB-2F（通用型，MSA 片式散熱器）

FTCE4717E1PCB-YY（客戶專用）

E：以太網協議

P：拉片式釋放

x： C = 商用或 L = 有限溫度范圍

B：雙腹對腹 SMF LC 雙工連接器

YY：客戶專用

產地：美國

電源電壓 Vcc：3.135 至 3.465 V

電源電流 Icc：tba A

模塊總功率 P：17 W

發射器

每車道信號率：53.125 ± 100 ppm Gbd

差分 pk-pk 輸入電壓容差：900 mV

差分至共模輸入回波損耗：根據公式 (120G-2) IEEE802.3ck dB

有效回波損耗 ERL：8.5 dB

差分終端失配：10 %

模塊壓力輸入測試：符合 120G.3.4.1、IEEE802.3ck 2 標準

單端電壓容差范圍：-0.4 至 3.3 V

直流共模電壓：-350 至 2850 mV

接收器

每通道信號傳輸速率：53.125 Gbd

交流共模輸出電壓（有效值）：17.5 mV

差分輸出電壓：900 mV

眼高，差分：15 mV

垂直眼閉合：12 dB

共模至差分回波損耗：式 (120G-1) dB

有效回波損耗 ERL：8.5 dB

差分終端失配：10 %

轉換時間（Min值，20 至 80 %）：8.5 ps

直流共模電壓：-350 至 2850 mV

用于單模光纖長達 2 千米的千兆以太網鏈路
