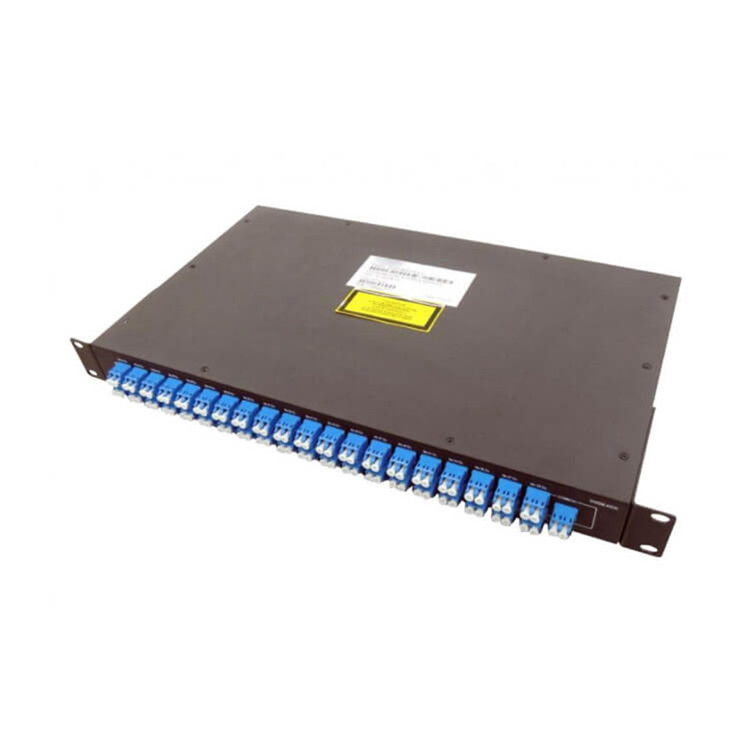

COHERENT多路復用器FWSF-D-40-M/D-R-LC

40 通道 DWDM 模塊是一種無源光分插復用器/解復用器，專為城域接入應用而設計，代表了光纖設計的新技術水平。Coherent 的 40 通道 DWDM 設計將 40 個波長、100GHz 通道間距的兩個加/減通道映射為兩條光纖路徑，以相反的方向進入網絡(luò )。DWDM 模塊采用 1RU 19'' 機架式機箱包裝，安裝簡單，模塊化程度高。這種基于機箱的系統為網絡(luò )設備制造商提供了一種可擴展性更強、密度更高的解決方案，可通過簡單的插拔接口為現有網絡(luò )和新網絡(luò )增加波分復用功能。Coherent 的 DWDM 產品為網絡(luò )設備制造商大大節約了成本，使他們能夠開發出成本更低、配置更容易、操作更簡單的城域接入系統。

光插入損耗低

多路復用/解復用四十個通道波長

LC 連接器

經濟有效的技術

可靠的無源波分復用技術

易于擴展，適用于環形網絡(luò )

扁平模塊化設計

1RU 19'' 機架式機箱封裝

符合 RoHS 規范

產地：美國

工作波長 DWDM 通道：1527.99 至 1577.03 nm

通道數：40

通道間距 ITU 100GHz 網格：100G HZ

所有 DWDM 分插端口的通道帶寬：± 0.11 nm

DWDM 信道插入損耗：5.0 dB

通道帶寬內的紋波：0.5 dB

均勻性：1 dB

用于 MUX & DEMUX 的 DWDM 信道隔離

相鄰通道：30 dB

非相鄰通道：40 dB

PDL：0.25 dB

PMD：0.15 ps

指向性：50 dB

所有端口的回波損耗：45 dB

功率處理：300 mW

工作溫度：-5 至 +70 ℃

Max 工作相對濕度：85 %，無冷凝

存儲溫度：-40 至 +85 ℃

Max 存儲相對濕度：5 至 95 %，無冷凝

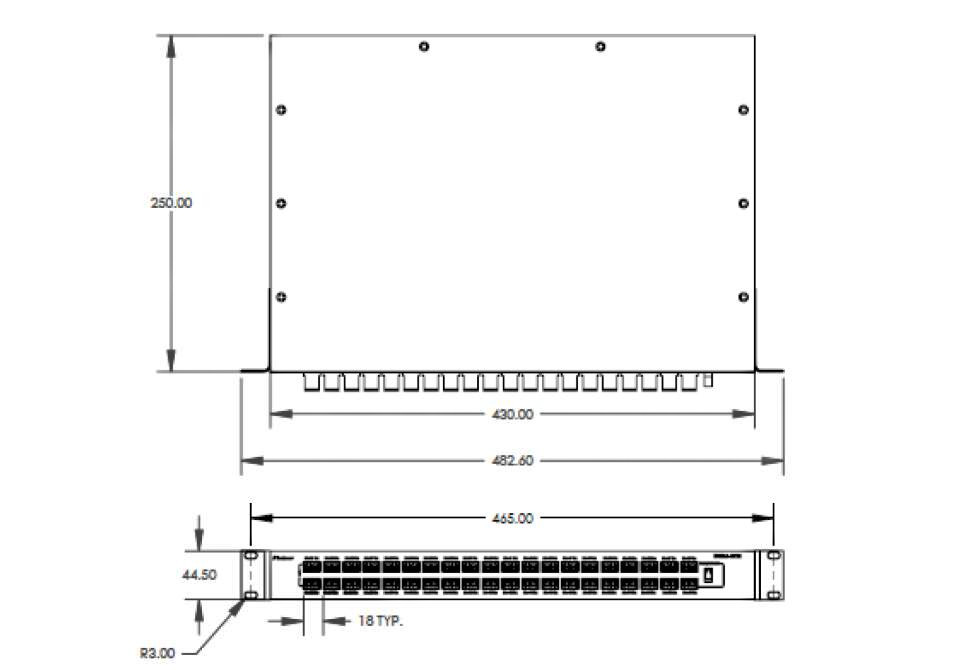

封裝類型：1RU 19" 機架

適配器類型：雙工 LC/UPC

專為城域接入應用而設計
