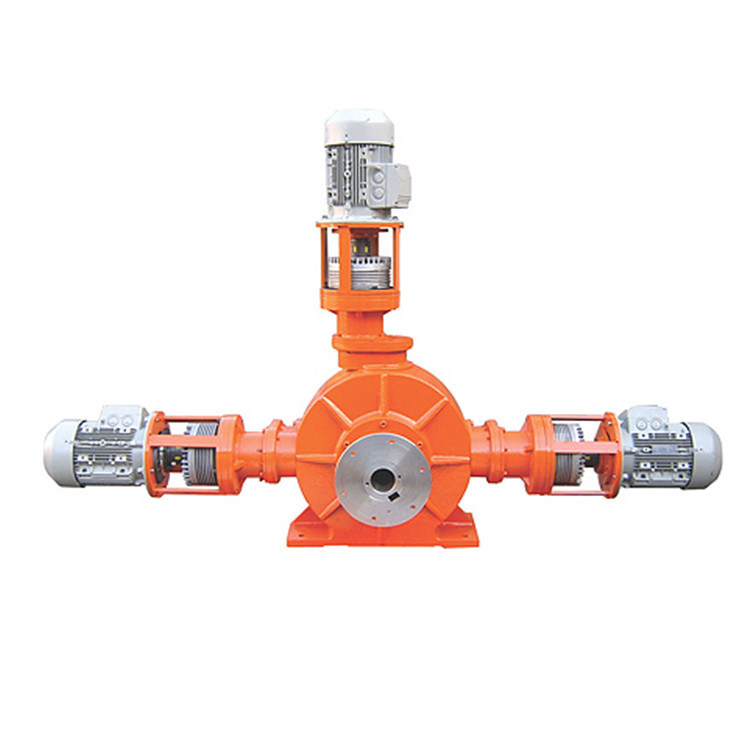

KOREEL磁力聯軸器skmd1m3h-25190-4hv-r2

軟管、軟線和電纜卷筒是工業制造操作和其他行業應用的重要組件。在工廠、發電廠、鋼鐵廠和港口等惡劣環境中使用的設備對耐用性和可靠性要求較高。Koreel 設計和制造的堅固耐用、高性能的標準和定制電纜卷筒設備適用于各種行業，從一般制造/裝配廠、鋼鐵廠、火力發電廠（用于煤炭運輸的堆垛機/取料器的電纜卷筒等）到港口（用于集裝箱裝卸的起重機的電纜卷筒）。采用變頻器控制方式的高速電纜卷筒，該卷筒能以 240 米/米的速度移動起重機。起重機移動速度的技術開發階段分為感應電機型（25 m/m）、扭矩型（45 m /m）、磁耦合器型（100 m/m）和此次開發的變頻器型（240 m/m）。

適用于法蘭式電機

永磁塊和磁盤的磁力產生扭矩

通過非接觸式耦合系統的扭矩傳輸結構

通過控制氣隙實現扭矩可變結構

磁體外殼中的特殊鋁制風扇控制器可散發熱量

結構緊湊，易于維護和修理

自控驅動系統，防止電纜過度拉伸

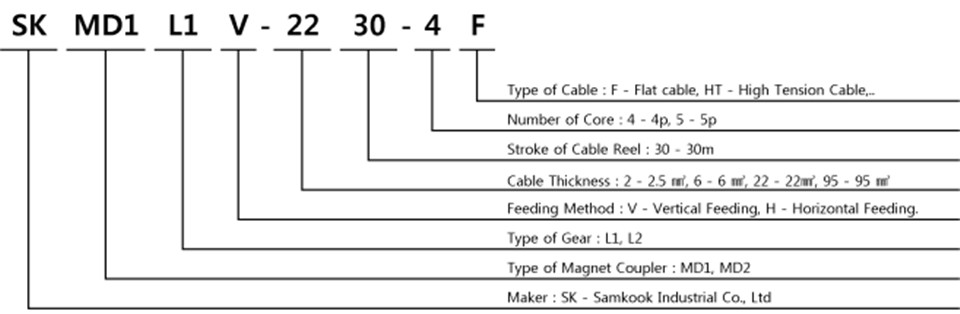

電纜類型：F - 扁平電纜，HT - 高張力電纜...

芯數：4 - 4p, 5 - 5p

電纜卷筒行程：30 - 30m

電纜厚度：2 - 2.5 mm², 6 - 6 mm², 22 - 22 mm², 95 - 95 mm²

進料方式：V - 垂直進料，H - 水平

進料齒輪類型：L1, L2

磁耦合器類型：MD1,MD2

磁耦合器的組成

法蘭電機

后止軸承

顎式聯軸器

磁盤

磁塊

行星齒輪

副齒輪箱

錐齒輪主齒輪箱

工廠、發電廠、鋼鐵廠、港口等
