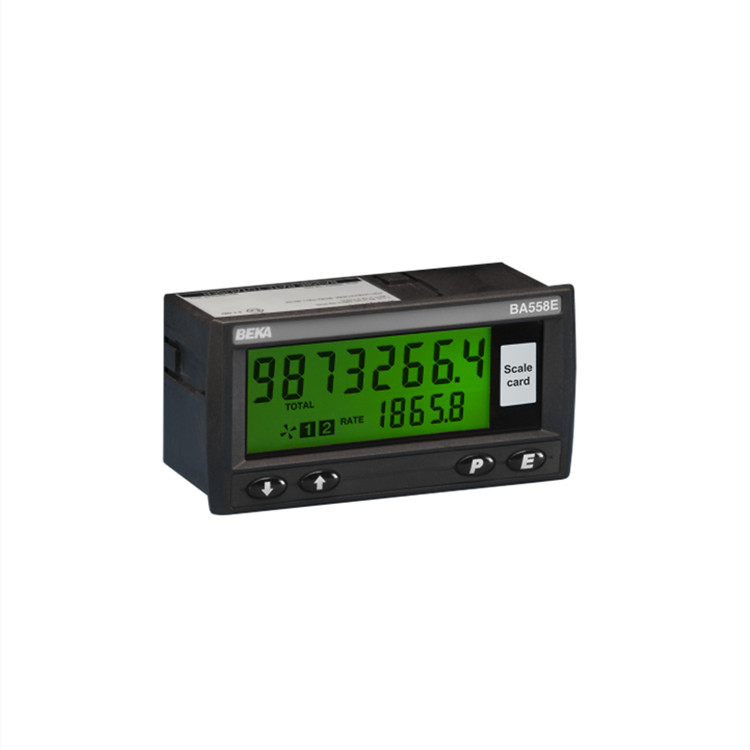

BEKA流速累加器BA558E

BA558E 回路供電 4/20 mA 流速累加器是三代通用面板安裝式儀表，在電氣和機械方面與早期的 BA558C 兼容，但顯示屏更大，工作溫度更高，外殼深度比前一代產品更短。新型號還具有線性度量器、雙向流量功能和刻度卡等附加功能，刻度卡可以方便的標出速率和總計量單位，現場安裝時無需拆卸累加器外殼或將其從面板上取下。BA558E 的主要應用是集成流量變送器的 4/20 mA 輸出，并以工程單位顯示速率和總流量?？蛇x的平方根提取器可將差分流量計的輸出顯示為線性工程單位，16 段可調線性器可對非線性流量計進行補償。BA558E 可選配警報器，用于檢測流量的高低，也可用于簡單的配料應用。大型顯示屏具有更大的對比度和較寬的視角，使 BA558E 熱量計能夠在大多數照明條件下和寬廣的溫度范圍內輕松讀取。出廠時可選配背光燈，用于光線不足的地方。18 mm高的八位數總流量顯示屏可配置為以任何測量單位顯示總流量。顯示屏可通過前面板按鈕或外部觸點閉合復位為零。流速顯示可進行校準，以顯示與總流量顯示相同或不同的工程單位。

環路供電，僅 1.2 V 下降

總顯示屏 8 位數字，高 18 mm 速率顯示屏 5 位數字，高 12 mm

單向和雙向操作

根提取器和 16 段線性化器

可選背光和報警器

現場秤卡安裝簡單

正面 IP66

144 x 72 mm DIN 標準外殼

3 年質保

▼ 通過 4 mA 輸入顯示速率顯示

▲ 顯示 20 mA 輸入的速率顯示

P  以  mA 或量程的百分比顯示輸入，在安裝報警器時具有修改功能

E  總顯示重置后的時間

顯示屏背光

雙報警器

刻度卡 需要的圖例

需要標簽圖例

產地：英國

輸入電流：4 至 20 mA

20 ℃ 時電壓：＜ 1.2 V

-20 ℃時電壓：＜ 1.3 V

使用可選的環路供電背光燈時電壓：＜ 5 V

超范圍：± 200 mA 或 ±30 V 不會(huì )損壞儀器

顯示類型：液晶，多路復用 2:1

消零：小數點前的 0 除外消零

速率~：5 位數，高 12 mm

跨度：對于 4/20 mA 輸入，可在 0 和 ±99999 之間調節

零點：4 mA 輸入時，可在 0 和 ±99999 之間調節

小數點：4 位中的 1 位或無

時基：每秒、每分鐘或每小時

總計~：8 位數字，高 18 mm

縮放系數：0.0001 至 99999 之間可調

小數點：5 位中的 1 位或無

總計：Max計數 10¹⁶

20 ℃ 時的速率顯示精度

線性：± 0.02 %量程 ± 1位數

根提?。?plusmn; 16 µA（輸入時）± 1 位數

溫度影響

零點：＜ 25 ppm的跨度 / ℃

跨度：＜ 50 ppm 的跨度 / ℃

串聯模式扼制：對于 1 mA pk to pk 50 或 60 Hz 干擾，量程誤差＜ 0.05 %

總計顯示：每秒更新一次

遠程總復位：觸點閉合，電阻＜ 1 kΩ

工作溫度：-40 至 70 ℃

顯示：-20 至 70 ℃

存儲溫度：-40 至 85 ℃

40 ℃ 時濕度：95 %，無冷凝

振動：可提供報告

外殼：前置 IP66，后置 IP20

EMC：符合 EMC 指令 2014/30/EU

端子：用于 0.5 至 1.5 mm² 電纜的螺釘夾，可拆卸

重量：0.35 kg

集成流量變送器的 4/20 mA 輸出，并以工程單位顯示速率和總流量
